數據采集及回放系統

USB口多功能16位采集模塊USB1608FS-plus

生產廠商： 迪陽或代理 產品型號： USB1608FS-plus
產品簡介： 200K采樣,16位分辨率,8路同步獨立A/D,8路I/O,有專業級波形記錄和示波軟件,支持LABVIEW,Matlab,DasyLab.

售價：￥4980

USB-201: 100KHz/s 采樣,8路單/4路雙,4K緩存, 20I/O 價格:1480元

USB1208FS: 50KHz/s 采樣,8路單/4路雙,4K緩存, 2路DA,20I/O 價格:2580元

USB1208HS: 1MHz/s 采樣,8路單/4路雙,4K緩存 ,20I/O 價格:4980元

USB1608FS: 400KHz/s 采樣,8路同步采采集卡, 4K緩存, 20I/O 價格:4980元

型號:USB1608FS 不死機,即插即用, 免費贈送價值9800元,專業級波形連續記錄、繪圖、分析、示波器軟件

(提供高校實驗教學指導模塊及實驗指導書)。

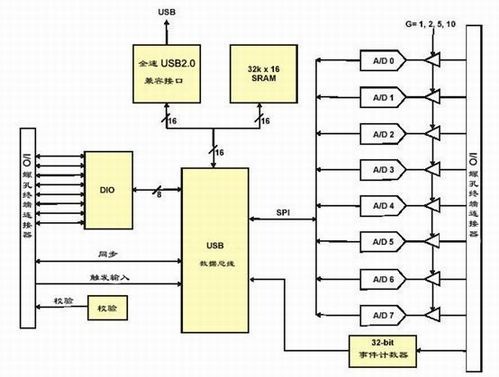

USB-1608FS 是USB2.0接口無源數據采集卡,有8個獨立A/D通道,16Bit模擬量輸入,它的外型非常小巧,所有信號輸入輸出都是通過帶螺絲的接線端子連接.

硬件技術指標:

·總吞吐量可達400KSa/s的同步采樣率.

·8路獨立A/D通道,(可二塊同時用構成16通道)16Bit分辨率, 10KHz的采樣速率.

·單通道連續采集模式時,任一通道最大連續采樣100KSa/s.

·多通道連續采集模式時,單通道最大連續采樣200KSa/s,雙通道連續采樣100KSa/s,三通道連續采樣66.3KSa/s,四通道連續采樣33KSa/s,以此類推.

·觸發模式工作時,8通道都能以100KSa/s采樣速率同步采集.

·觸發模式工作時,每通道緩存:32KB.

·輸入電壓范圍:±10V,±5V,±2V,±1V.(每通道通過軟件選擇都能以不同的電壓輸入)

·8個數字量輸入,有外部數字觸發輸入.

·百分之百的軟件控制，沒有任何跳線或開關

·不需要外部電源

·提供完整的驅動軟件和一些應用軟件

·包含LabView驅動 和VB, VC,Delphi程序

·USB1.0和USB2.0兼容驅動程序,支持WINDOWS98/ME/2000/XP.

·尺寸:9cm*8cm*2.6cm

·在惡劣環境下能可靠工作.

·USB2.0接口兼容USB1.1,即插即用,無需外接電源.

·USB1608采集器是便攜的,接線端子很容易與外部連線連接.

·主機與接線端子合為一體,不需單花接線端子費用

軟件說明:

·USB1608 USB口采集器有強大的軟件包,接上就通,用戶所想到的應用軟件基本都有.

·數據記錄儀軟件

·示波器軟件

·波形發生器軟件

·XY繪圖軟件

·測控分析軟件

·生成的數據能直接進入電子表格,Execl.

·用戶也能用V++,VB,Delphi自編程控制PMD采集器.

·支持第三方軟件,Labview,Softwire.

Matlab,Softwire.DasyLab Softwire

Sanp-Master,Softwire.

免費的TraceDAQ集成了四個虛擬儀器應用軟件。

用于圖形顯示和存儲輸入數據及產生輸出信號,實時記錄和顯示模擬輸入信號，數字輸入信號，溫度輸入信號和事件計數輸入。

波形記錄儀: 實時記錄模擬信號 數字示波器:實時顯示模擬信號 函數發生器: 產生模擬輸出波形速率發生器:產生計數輸出波形

波形記錄：1. 同時采集32個通道數據（多模塊級聯）。

2. 顯示每個通道規定的測量值（如最大值，最小值，周期，頻率等等）。

3．用內部軟件觸發，外部硬件觸發，或定時間隔觸發。

4．設置每通道報警條件。

5．自動標度通道數據。

6．改變時基觀測更多或更少的繪圖數據。

7．增加顯示繪圖說明。

8．保存數據為歷史文件(.SCH)或文本文件。

9．輸入和繪制二進制(.BIN)和文本數據(.CVS和.TXT)。

10．捕獲圖形顯示到剪裁板。

11．隔離規定的數據用于分析。

12．實時回放采集的波形。

13．存儲硬件配置為以后使用。

14．定制波形記錄儀顯示格式。

15．打印預覽圖形顯示。

示波器： 1. 同時繪制四路采集波形。

2．使用內部軟件觸發或外部硬件觸發采集信號。

3. 分別刻度通道數據。

4. 顯示每個通道規定的測量值(如最大值，最小值，周期，頻率等等)。

5. 改變時基觀測更多或更少的繪圖數據。

6. 增加一個參考通道。

7. 增加通道數學運算。

8. 增加水平和垂直測量光標。

9. 保存屏幕顯示的數據到歷史文件(.OSH) 或文本文件(.CVS 和.TXT)

10.打開和繪置示波器歷史文件。

11. 存儲硬件配置為以后使用。

12. 捕獲圖形顯示到剪裁板。

13. 定制波形記錄儀顯示格式。

函數發生器：1. 產生多達十六路模擬信號輸出。

2. 規定波形輸出模式（如正弦，方波，三角波，平坦，脈沖，梯度，隨機和任意）。

3. 完成線性和對數掃描。

4. 改變的相位，占空比，速率倍數和波形的門限比例。

5. 從存儲在文本文件中(.CVS或.TXT)的數據產生任意信號。

6. 改變波形的幅值和DC電平。

7. 改變信號的基頻。

8 波形輸出預覽。

9. 存儲硬件配置為以后使用。

10. 定制波形記錄儀顯示格式。

速率發生器: 1.產生多達二十路事件計數輸出,連續脈沖。

2. 改變計數器的頻率，占空比，和初始狀態。

3. 改變支持硬件定時器輸出頻率。

4. 存儲硬件配置為以后使用。

5. 定制波形記錄儀顯示格式。

用USB-1208和USB1608系列多通道USB采集卡結和Sigview軟件構成一套完整的實時信號頻譜分析系統。強大的寬范圍FFT頻譜分析工具，它能夠?qū)π盘?hào)進行實時譜分析、數據統計、可視化模擬。通過我公司USB-1208和USB1608系列多通道USB采集卡獲取數據；實時顯示、信號分析、控制，優化的FFT算法；交叉譜分析；濾波；實時信號運算等。

軟件特性：

● 實時數據顯示，信號分析和控制，用戶可對活動信號操作，并立即觀測結果。

● 用多種格式輸入和輸出信號文件，如WAV, MP3, ASCII, WMA, AIFF, SND 8/16/32比特二進制格式。

● 優化的FFT算法，具有精細參數調解和各種前置和后處理選項，具有各種窗體選項，零點填充，功率譜和PSD自動平均，頻譜峰值測量。

● 強大的頻譜圖形顯示，F(xiàn)FT功能。

● 雙通道信號分析（交叉頻譜，相干，校正）。

● 信號濾波（帶通，低通，高通）。

● 實時數學運算（加、減、乘、除、比例、優化）。

● 圖形化的框圖環境，改善復雜信號分析系統的效率。

● 各種統計功能，峰值保持，平均，平化，移動的線性趨勢，可能性分布，重要信號參數的實時顯示。

● 信號發生器包括正弦，白噪聲和尖噪聲步進信號等。

應用領域：

1．振動分析

2．通用全頻道聲音分析

3．通訊信號分析（無線電通訊，無線傳輸，聲學傳輸）

4．地震信號分析

5．計算數學研究

6．金融趨勢分析

7．語音信號分析

8．噪音檢測，分析和消除

9．信號和電子智能分析

10．醫學信號分析（ECG，EEG）

11．統計數據分析

12．高校教學實驗

精巧﹑時尚﹑先進的1608FS 同步USB口采集器

還有其它型號的數據采集卡 ，可“點擊型號”進入 ，或：QQ 1325280760 咨詢

型號（USB總線）	位數	采樣率	帶寬	通道	緩存	價格

HP3-5MHz	10位	5MS/s	2MHz	1	1MB	680
HP3-20MHz	10位	20MS/s	10MHz	1	1MB	980
HP3-100MHz	10位	100MS/s	40MHz	1	1MB	1980
USB-201	12位	100K/s	10K	8	4K	1480元
USB1608FS	16位	400K/s	100K	8	4K	4980元

Labjack U12	12位	8K/s	1K	8	4K	1780元
Labjack U3 HV	12位	50K/s	20K	16	4K	1380元
Labjack T4 以太網	12位	50K/s	20K	12	4K	2480元
Labjack U6、U6Pro	16~22位	50K/s	20K	14	4K	3300元
LabjackUe9,Ue9Pro以太網	12~22位	50K/s	20K	14	4K	4xxx元
Labjack T7,T7Pro 以太網+無線	16~22位	100K/s	40K	14	4K	5xxx元
Labjack T8 以太網	24位	40K/s	20K	8同步	4k	14800元
HS3-5MHz	12~16位	5MS/s	2MHz	2	128K	7xxx
HS3-50MHz	12~16位	50MS/s	20MHz	2	128K	9xxx
HS3-100MHz	12~16位	100MS/s	40MHz	2	128K	12xxx
HS4-5MHz	12~16位	5MS/s	2MHz	4	128K	7xxx
HS4-50MHz	12~16位	50MS/s	20MHz	4	128K	14xxx

HS5-055MX	12~16位	50MS/s	20MHz	2	64MB	13xxx
HS5-220MX	12~16位	200MS/s	100MHz	2	64MB	17xxx
HS5-530MX	12~16位	500MS/s	200MHz	2	64MB	19xxx

HS6-DIFF-50	12~16位	50MS/s	20MHz	4	256M	1xxxx
HS6-DIFF-100	12~16位	100MS/s	50MHz	4	256M	1xxxx
HS6-DIFF-200	12~16位	200MS/s	100MHz	4	256M	1xxxx
HS6-DIFF-500	12~16位	500MHz	250MHz	4	256M	1xxxx
HS6-DIFF-1000	8~16位	1000MHz	500MHz	4	256M	1xxxx
CS320A	12位	100MS/s	40MHz	2	8M	16xxx
CS328A 以太網	14位	100MS/s	40MHz	2	8M	19xxx
