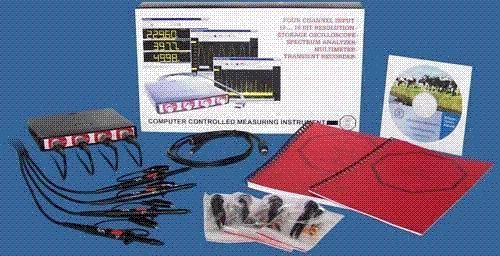

USB(四合一)5-50MHz,4通道虛擬儀器及采集卡

       頻譜分析儀        數字示波器          數字多用表         數據記錄儀

 這款綜合測量?jī)x的強大功能：能解決所有測量問題。

二次開發能解決所有數據分析及數據采集問題.

集數字存儲示波器,FFT頻譜分析儀, 瞬態\連續波形記錄儀, 數字多用表，I2C協議分析儀，CAN總線分析儀，串口分析儀，SM總線，PM總線，J1939解碼，TWI總線，Access總線，音頻分析，MIDI、DMX分析).于一身。

HS4 也可以多臺連接購成多通道同步采集卡，最多可購成128通道：12位、14位、16位

HS4 做為高速數據采集卡，有12~~16位分辨率，提供二次開發DLL庫，VB、C\C++、 Labview 、 Matlab驅動。

概要:

有4種采樣率的儀器:分別是:5MHz/s  價格:7900元 10MHz/s 價格是:8900元,25MHz/s 價格:11800元, 50MHz/s 價格:14800元

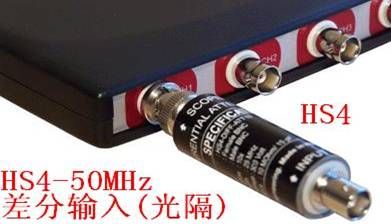

 5~~ 50MHz/s 帶光隔離輸入(差分輸入)價格分別是: 9800~~16800元

HS4只要與標準的個人計算機或筆記本電腦相連，它就能實現多種測量測控的功能。而且它所提供的每個測量測控功能通常情況下都必須有一臺獨立的儀器來實現。但HS4卻能集這些功能于一身。HS4的應用范圍包括：高速信號的測量，例如串行數據通信，頻率調整，TV信號；也用作低頻信號的測量，例如工業產品制造，辦公自動化（影印機，電話交換機），傳感器測量，輸電主干線電壓測量，發動機啟動電流測量，以及低速運行過程（例如：溫度、壓力、濕度）音頻分析，震動測量（例如：機械加工、建筑構造）趨勢測量和信號的失敗貞的測量，包括嵌入式系統設計、研發、測試、教學、服務和維修。等等。

HS4系列，除了它們小巧便攜和低成本之外，在性能方面也出類拔萃。擁有最大50MHz的輸入帶寬，HS4系列示波器可測量廣泛的信號類型，從DC和基帶到射頻并且直至VHF。
50MS/s實時采樣率能精細顯示高頻率。對于重復性信號，使用高分辨率模式，可使HS4系列示波器能夠捕獲高頻信號細節。

軟件:(包括中文軟件)

    HS4除了有過硬的硬件質量外（50M赫茲的采樣速率，輸入電壓的范圍是0.2到80伏特，可變分辨率從12位到16位，每通道都具有128K字節的存儲深度和完善的觸發功能）Handyscope HS4還有一個功能強大的軟件包。綜上所述，在同樣價位和功能的測量測試產品中，HS4是目前全球銷售最好的產品。HS4的軟件是面向?qū)ο蟮牟⑶覂?nèi)嵌了防干擾的選項，還有更勝一籌的功能就是圖形調節用鼠標就能完成，用戶能拖動X軸Y軸的滾動條，動態的增加或縮小圖形大小,有Labview驅動。

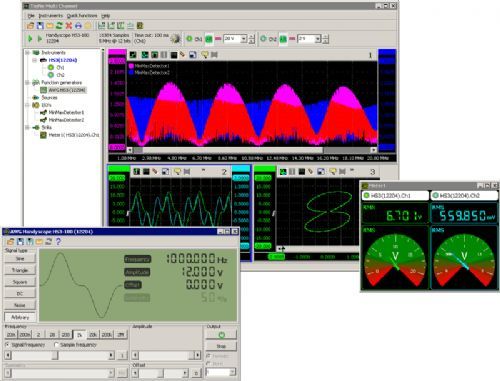

多通道軟件為你觀察你的信號提供先進的細節和清晰度。顯示區域的大部分給了波形，確保巨量數據一覽無余。即使使用筆記本電腦，USB示波器的

觀察區域也能提供上佳尺寸、分辨率、和靈活性，這是傳統臺式示波器不能比的

分辨率

HS4的分辨率從12位到16位。

在高分辨率的情況下完成快速測量是可能的，當信號的動態變化范圍比較大時，高分辨率能較好的完成測量。例如，如果用戶想測量一個2毫伏的正弦波干擾，振幅是10伏，當用12位分辨率測量時不是很充分，若用16位分辨率測量這個干擾信號，將能獲得很好的測量效果。

動態鏈接庫和專業軟件

Handyscope HS4的DLL已經發行了，并且有一些例子程序（源碼是用 Delphi , C++, CVI, Mathlab編寫的）有了這些資料用戶能很容易的編寫自己的應用測量程序。DLL也可以應用在其它的開發環境中，例如 Dasy-lab和 Labview。

Handyscope HS4的軟件硬件都是由TiePie公司在荷蘭獨立設計、研發，制造的，因此TiePie的工程師們能根據用戶的需求快速的做出調整。此外，用戶能從internet網上免費的下載DLL及更新的軟件，下載網址是http://m.dhqcn.com或http://www.tiepie.com .

 數據輸出

測量的數據能很容易的傳送到電子表格中，輸出的數據能以ASCII碼的格式給出，所以HS4的數據能用電子表格程序讀寫，儀器的所有設置也都能保存到設置文件中（在Windows操作系統中，設置文件的擴展名為.INF）儀器通過讀取設置文件，來完成參數的設置，以便立即開始測試，另外測量的數據都能以文件（ASCII碼或二進制）的形式保存。測量的數據文件中包括儀器參數的設置信息，如果文件以ASCII碼的編碼方式保存，那么將很容易被其它程序讀取。

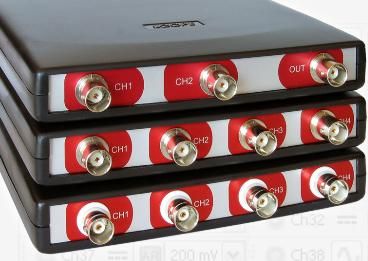

 多于四通道的測量

一臺標準的個人計算機或筆記本電腦上最多能連接127臺HS4，因此最多能同時測量508個通道，在這種情況下必須將其中的一臺HS4設為主機，其余的是從機。

USB連通性
USB連接不僅能夠?qū)崿F(xiàn)高速數據采集和傳輸，也能夠更快更容易打印、復制、保存、和從現場 email 你的數據。USB供電取代了笨重的外部電源適

配器，使我們的示波器更輕便，更適用于工程師外出使用。

 示波器

分析儀，串口分析儀，SM總線，PM總線，TWI總線，Access總線，音頻分析，MIDI、DMX分析).于一身。

HS4也可以做為高速采集卡用，12~~16位分辨率，提供二次開發DLL庫。

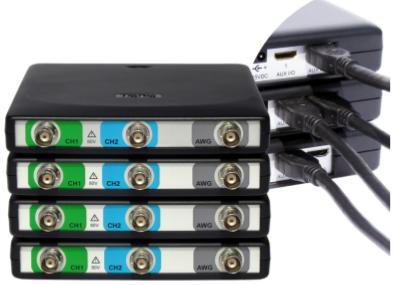

其它型號USB虛擬組合儀器：分辨率：12位~~16位，通道數：1~~8通道，二次開發，Labview 驅動，強大的虛擬儀器軟件。



型號	通道	最大采樣速率	連續記錄存盤速率	DA輸出	存儲深度	價格
HS5-530 USB 或 以太網	2 可括到 8通道	12位分辨率時：?jiǎn)瓮ǖ?/span>500 MS/s 12位分辨率時：雙通道200 MS/s 14位分辨率時：雙通道100 MS/s 16位分辨率時：雙通道6.25 MS/s	12/14位時：?jiǎn)瓮ǖ?/span>20 MS/s 12/14位時：雙通道10 MS/s 14位時：雙通道 10 MS/s 16位時：雙通道6.25 MS/s	30 MHz	雙通道32 MB 單通道64MB	19800元
HS5-220 USB 或 以太網	2 可括到 8通道	12位分辨率時：?jiǎn)瓮ǖ?/span>200 MS/s 12位分辨率時：雙通道100 MS/s 14位分辨率時：雙通道50 MS/s 16位分辨率時：雙通道3.12 MS/s	12/14位時：?jiǎn)瓮ǖ?/span>10 MS/s 12/14位時：雙通道5MS/s 14位時：雙通道5MS/s 16位時：雙通道3.12 MS/s	30MHz	雙通道32 MB 單通道64MB	17800元
HS5-110 USB 或 以太網	2 可括到 8通道	12位分辨率時：?jiǎn)瓮ǖ?/span>100 MS/s 12位分辨率時：雙通道50 MS/s 14位分辨率時：雙通道20 MS/s 16位分辨率時：雙通道1.25 MS/s	12/14位時：?jiǎn)瓮ǖ?/span>5 MS/s 12/14位時：雙通道2 MS/s 14位時：雙通道2 MS/s 16位時：雙通道1.25 MS/s	10MHz	雙通道32 MB 單通道64MB	15800元
HS5-055 USB或 以太網	2 可括到 8通道	12位分辨率時：?jiǎn)瓮ǖ?/span>50 MS/s 12位分辨率時：雙通道20 MS/s 14位分辨率時：雙通道10 MS/s 16位分辨率時：雙通道625kS/s	12/14位時：?jiǎn)瓮ǖ?/span>2 MS/s 12/14位時：雙通道1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s	5MHz	雙通道32 MB 單通道64MB	13800元



CAN、I2C、串口RS232等多種協議分析儀：

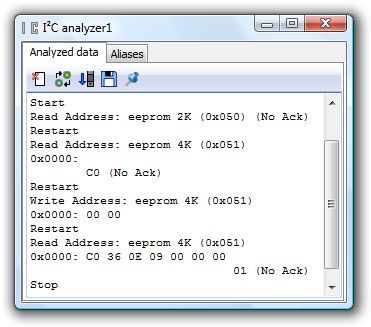

I2C協議分析儀  ：

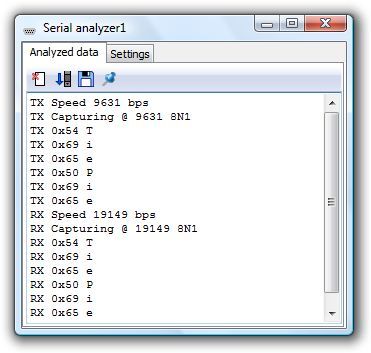

RS232/RS485 串口協議分析儀：



Handyscope  HS4的各種串行協議分析器可以用來分析和調試串行數據總線。串行數據的數據信息會在表格中詳盡地顯示出來。定位“錯誤的”數據包變得非常容易。對每一個開發人員或維修技師來說，這都是一個受歡迎的選項。協議分析器可以用在CAN總線數據、I2C通信和其他各種串行數據通信上。

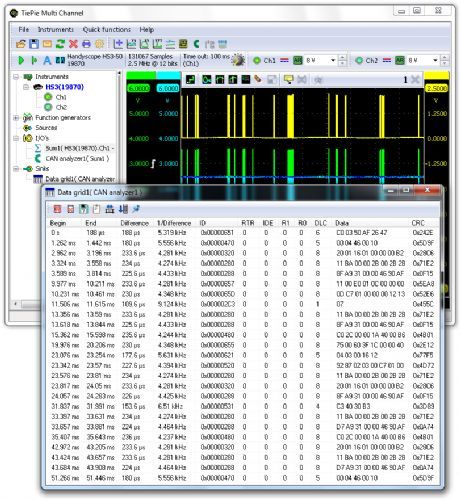

圖顯示的是解碼的CAN總線信息。

HS5具備 I2C協議分析儀，CA N總線分析儀，串口分析儀，SM總線，PM總線，TWI總線，Access總線，J1939解碼，音頻分析，MIDI、DMX分析
