DPR300超聲波高壓脈沖發生接收器，由北京迪陽公司代理銷售
生產廠商： ISR公司
產品型號： DPR300
產品簡介： 35MHz帶寬（最高50MHz和60MHz可選）；極低的噪聲（49 μVp-p input referred @ 35 MHz BW）；可調脈沖幅度高達475V（900V可選）；16檔阻尼值設定；可選的高低通濾波器（高低各6個）
產品簡介： 35MHz帶寬（最高50MHz和60MHz可選）；極低的噪聲（49 μVp-p input referred @ 35 MHz BW）；可調脈沖幅度高達475V（900V可選）；16檔阻尼值設定；可選的高低通濾波器（高低各6個）
售價：￥39800
DPR300是通用的超聲波脈沖發生器/接收器，有著廣泛的用途。
DPR300可以在制造過程中配置成手動控制、PC控制或手動與PC同時控制的脈沖發生器/接收器。DPR300部件由前面板和遠程PC控制組成，設備受兩者設置的控制，每個儀器的設置值為前面板或遠程命令接收到的值。
DPR300接收器可應用在帶寬為35MHz，50MHz時，DPR300發生器可應用于475v和900V振幅范圍內。用戶須通過閱讀本產品操作手冊第六節的脈沖重復頻率命令，熟悉配置900 V的DPR300脈沖發生器的操作規定。
在一個典型的DPR300應用程序內，DPR300脈沖發生器產生一個高電壓電激勵脈沖,這種脈沖適用于儀器的T / R連接器。超聲波傳感器通過50Ω同軸電纜連接到T / R連接器，用來激發脈沖的電能轉換成經材料測試或媒介傳播的超聲波脈沖。提供四個能量等級、十六個振幅等級、兩個脈沖發生器阻抗等級，DPR300能適應專用傳感器使用的激勵脈沖的各個特性。DPR300的十六個阻尼等級使傳感器能夠適應較寬的阻尼范圍。
DPR300配置為脈沖回波模式操作方式，測試材料的接口或缺陷的反射聲回波被轉換成電子信號，由傳感器輸送至dpr300 T / R連接器。低噪聲dpr300接收器放大這些電子信號，信號再通過可調節的高通濾波器和低通濾波器傳輸。dpr300接收器的增益可在13分貝至66分貝范圍內調節，有六個高通濾波器和六個低通濾波器用來設置帶寬限制的接收器頻率響應，放大和濾波后的信號將在儀器接收器的輸出連接器處得到。
DPR300也可在獨立的接收傳感器上使用，用于已通過材料測試或媒介傳播的檢測聲脈沖的傳輸方式操作。第二個傳感器通過連接器連接到DPR300接收器，接收到的信號將如上所述的回波模式操作處理。
DPR300允許外部設備如A / D數字化儀板或示波器同步進行脈沖發生器操作，為了促進這一點, 當儀器在外部觸發模式條件下，Trig/同步連接器的脈沖可以用來同步觸發脈沖發生器。另外，當DPR300配置為內觸發模式，Trig /同步連接器輸出短脈沖，同時產生激勵脈沖。除了計算機接口連接器，其它所有DPR300上的連接器為BNC類型。
脈沖發生器：
?脈沖類型：負尖脈沖。
?高壓電源：100V至475V或100V至900V，可精密調節。在每個電壓范圍內，擁有16個獨立的增量相等的電壓可供選擇。
?初始過渡（下降時間）小于5 ns（10-90%）為典型的475V脈沖發生器。
?脈沖振幅：峰值475v或–900V。其幅度取決于能量、阻抗、阻尼控制設置和脈沖類型。
?脈沖能量：1.55μ焦耳，304μ焦耳（475v脈沖發生器）。取決于能源和電壓設置
?脈沖持續時間：通常10-70 ns半值（負荷50Ω）。取決于能量，阻抗和阻尼控制；
?阻尼：16個阻尼分度值：331、198、142、110、92、77、67、59、52、47、43、39、37、34、32和30歐姆。
?模式：脈沖回波或通過傳輸。
?通過模式隔離：通常是80分貝（10 MHz）。
?脈沖重復頻率：內部：100Hz至5 kHz（475v脈沖發生器），900V的脈沖發生器限制使用。
?外部：0 - 5 kHz（475v脈沖發生器），900V的脈沖發生器限制使用。
?同步輸出值：5 V，tr＜30ns，tw = 50 ns.min。
?TTL和CMOS兼容：負載阻抗的最小值是50Ω
?脈沖觸發源：通過計算機在內部振蕩器和外部源之間選擇。
?外部觸發輸：3 - 5 V的正向脈沖。觸發將同步發生在觸發信號的前沿。TTL和CMOS兼容。
接收器：
?增益：1 dB步13至66分貝，由主機控制；
?相度：0。（同相）；
?輸入阻抗：500Ω（透射傳輸）；
?帶寬：001 - 35 MHz（3分貝）或001–50MHz（3分貝）；
?高通濾波器：直流1、2.5、5、7.5和12.5 MHz；
?低通濾波器：3、7.5、10、15和22.5（35 MHz帶寬）或5、10、15、22.5、35（50 MHz帶寬）；
?接收器噪聲：通常是以輸入峰值為49μV時作參考（在60 dB增益，帶寬為35 MHz時測量），或以輸入峰值為59μV時作參考（在60 dB增益，帶寬為35 MHz時測量）；
?輸出阻抗：50 Ω ；
?輸出電壓： 在50Ω時±5 V；
PC或兼容的控制計算機：
?接口：通過RS-232串口使用RJ45型8-conductor電纜雙向通信；
?軟件：基于Windows的GUI控制程序和SDK是免費提供的；
Windows 2000，Windows XP，Windows Vista和Windows 7。LabVIEW公司提供驅動程序。
環境條件：
?操作溫度0～50℃
?工作濕度：相對濕度0至80%（非冷凝）。
10.4其他
?電壓：100VAC / 120VAC / 220VAC / 240VAC，50 / 60赫茲。
?功率：10 W
?尺寸：寬216mm x 高89mm x 深304.8mm
?重量：4.54公斤
?操作溫度：0～50℃
?保險絲：25A 250V 3AG型慢吹玻璃保險絲
?*注：以上數據均在25℃室溫時測得
DPR300 脈沖發生器/接收器操作手冊-英文版下載，請點擊：DPR300
DPR300可以在制造過程中配置成手動控制、PC控制或手動與PC同時控制的脈沖發生器/接收器。DPR300部件由前面板和遠程PC控制組成，設備受兩者設置的控制，每個儀器的設置值為前面板或遠程命令接收到的值。
DPR300接收器可應用在帶寬為35MHz，50MHz時，DPR300發生器可應用于475v和900V振幅范圍內。用戶須通過閱讀本產品操作手冊第六節的脈沖重復頻率命令，熟悉配置900 V的DPR300脈沖發生器的操作規定。
在一個典型的DPR300應用程序內，DPR300脈沖發生器產生一個高電壓電激勵脈沖,這種脈沖適用于儀器的T / R連接器。超聲波傳感器通過50Ω同軸電纜連接到T / R連接器，用來激發脈沖的電能轉換成經材料測試或媒介傳播的超聲波脈沖。提供四個能量等級、十六個振幅等級、兩個脈沖發生器阻抗等級，DPR300能適應專用傳感器使用的激勵脈沖的各個特性。DPR300的十六個阻尼等級使傳感器能夠適應較寬的阻尼范圍。
DPR300配置為脈沖回波模式操作方式，測試材料的接口或缺陷的反射聲回波被轉換成電子信號，由傳感器輸送至dpr300 T / R連接器。低噪聲dpr300接收器放大這些電子信號，信號再通過可調節的高通濾波器和低通濾波器傳輸。dpr300接收器的增益可在13分貝至66分貝范圍內調節，有六個高通濾波器和六個低通濾波器用來設置帶寬限制的接收器頻率響應，放大和濾波后的信號將在儀器接收器的輸出連接器處得到。
DPR300也可在獨立的接收傳感器上使用，用于已通過材料測試或媒介傳播的檢測聲脈沖的傳輸方式操作。第二個傳感器通過連接器連接到DPR300接收器，接收到的信號將如上所述的回波模式操作處理。
DPR300允許外部設備如A / D數字化儀板或示波器同步進行脈沖發生器操作，為了促進這一點, 當儀器在外部觸發模式條件下，Trig/同步連接器的脈沖可以用來同步觸發脈沖發生器。另外，當DPR300配置為內觸發模式，Trig /同步連接器輸出短脈沖，同時產生激勵脈沖。除了計算機接口連接器，其它所有DPR300上的連接器為BNC類型。
脈沖發生器：
?脈沖類型：負尖脈沖。
?高壓電源：100V至475V或100V至900V，可精密調節。在每個電壓范圍內，擁有16個獨立的增量相等的電壓可供選擇。
?初始過渡（下降時間）小于5 ns（10-90%）為典型的475V脈沖發生器。
?脈沖振幅：峰值475v或–900V。其幅度取決于能量、阻抗、阻尼控制設置和脈沖類型。
?脈沖能量：1.55μ焦耳，304μ焦耳（475v脈沖發生器）。取決于能源和電壓設置
?脈沖持續時間：通常10-70 ns半值（負荷50Ω）。取決于能量，阻抗和阻尼控制；
?阻尼：16個阻尼分度值：331、198、142、110、92、77、67、59、52、47、43、39、37、34、32和30歐姆。
?模式：脈沖回波或通過傳輸。
?通過模式隔離：通常是80分貝（10 MHz）。
?脈沖重復頻率：內部：100Hz至5 kHz（475v脈沖發生器），900V的脈沖發生器限制使用。
?外部：0 - 5 kHz（475v脈沖發生器），900V的脈沖發生器限制使用。
?同步輸出值：5 V，tr＜30ns，tw = 50 ns.min。
?TTL和CMOS兼容：負載阻抗的最小值是50Ω
?脈沖觸發源：通過計算機在內部振蕩器和外部源之間選擇。
?外部觸發輸：3 - 5 V的正向脈沖。觸發將同步發生在觸發信號的前沿。TTL和CMOS兼容。
接收器：
?增益：1 dB步13至66分貝，由主機控制；
?相度：0。（同相）；
?輸入阻抗：500Ω（透射傳輸）；
?帶寬：001 - 35 MHz（3分貝）或001–50MHz（3分貝）；
?高通濾波器：直流1、2.5、5、7.5和12.5 MHz；
?低通濾波器：3、7.5、10、15和22.5（35 MHz帶寬）或5、10、15、22.5、35（50 MHz帶寬）；
?接收器噪聲：通常是以輸入峰值為49μV時作參考（在60 dB增益，帶寬為35 MHz時測量），或以輸入峰值為59μV時作參考（在60 dB增益，帶寬為35 MHz時測量）；
?輸出阻抗：50 Ω ；
?輸出電壓： 在50Ω時±5 V；
PC或兼容的控制計算機：
?接口：通過RS-232串口使用RJ45型8-conductor電纜雙向通信；
?軟件：基于Windows的GUI控制程序和SDK是免費提供的；
Windows 2000，Windows XP，Windows Vista和Windows 7。LabVIEW公司提供驅動程序。
環境條件：
?操作溫度0～50℃
?工作濕度：相對濕度0至80%（非冷凝）。
10.4其他
?電壓：100VAC / 120VAC / 220VAC / 240VAC，50 / 60赫茲。
?功率：10 W
?尺寸：寬216mm x 高89mm x 深304.8mm
?重量：4.54公斤
?操作溫度：0～50℃
?保險絲：25A 250V 3AG型慢吹玻璃保險絲
?*注：以上數據均在25℃室溫時測得
DPR300 脈沖發生器/接收器操作手冊-英文版下載，請點擊：DPR300

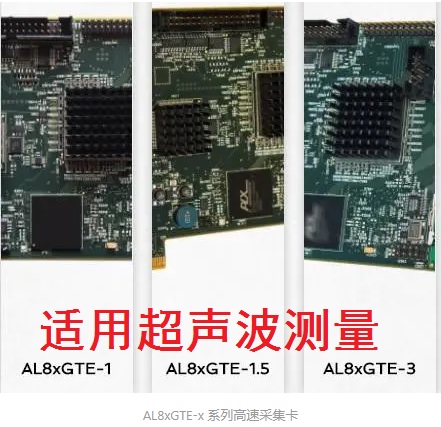

北京迪陽公司為了更好的組成超聲波測量系統，配套OKOS公司PCIe高速數據采集卡，完善整個超聲系統
