LAN網絡協議分析儀（LE-580FX）

Ethernet網絡的評價、性能測試
通過USB端口分析LAN數據 LAN分析儀

LE-580FX

能夠捕捉10/100BASE-TX網絡用全雙工數據，而經由USB2.0以480Mbps傳送到電腦的LAN分析儀。此分析儀主要有監聽用的TAP模式和可在最高100Mbps線速下生成通信量的數據包生成模式兩大功能。

LE-580FX適用于以下用途：

·                 公開新版本，追加規格!!

o                            大容量記錄，最多250萬個數據幀

o                            支持RFC2544標準的測試

確認測試對象機器間的LAN協議和數據

·                 根據時間帶確認評價通信量的變化

·                 取得誤碼頻度等網絡統計信息

·                 網絡負荷測試用的測試數據輸出

·                 傳送延遲時間等QoS測試

·                 網絡通信協議的培訓以及教學

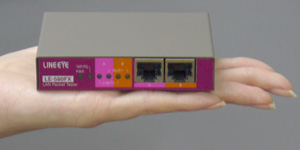

便攜式LAN分析儀

使用USB總線供電，小于成人手掌大的尺寸，重量約180g，攜帶方便

各部分說明

通過USB捕捉10/100Mbps的LAN數據包

TAP模式下，使用分析部分的2個端口，在不影響通信的前提下捕捉其內容，經由USB2.0端口輸出到電腦。

＜TAP模式示意圖＞

捕獲數據的Excel文件輸出

能夠?qū)y試數據輸出為Excel格式文件。

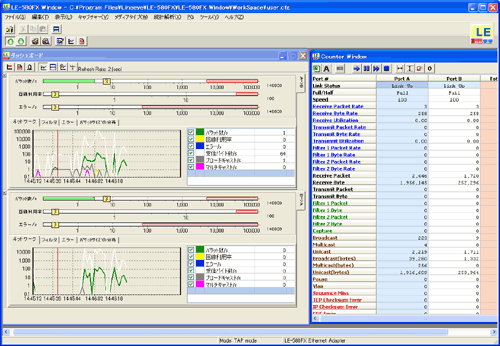

＜監聽窗口畫面＞


＜Excel畫面＞

※接受高負擔通信數據時，也許受電腦性能左右。

只取得特定數據的過濾功能

除了取得所有通信數據外，還可以取得指定條件的特定通信數據。
過濾條件可指定MAC或IP地址，協議（ARP/IP/ICMP/IGMP/TCP/UDP/自定義）、IP地址、端口，數據大小（48～2032字節）等。

＜過濾功能＞

直觀的表示通信量

能夠直觀的表示通信量。各線路使用3條豎線圖表表示數據包、使用率以及誤碼數的比例。

可配合著名的以太網分析軟件

主機可以作為電腦的網絡適配器工作，使用Ethereal/Wireshark等分析軟件直接控制分析儀，分析捕獲的數據。

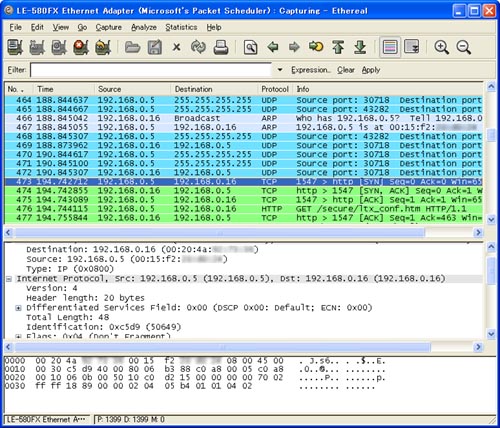

＜Ethereal的分析表示畫面＞


＜Wireshark的分析表示畫面＞

由Ethereal / Wireshark控制TAP監聽

使用電腦軟件Ethereal / Wireshark能夠直接控制LE-580FX主機而實時監聽線上的數據包。 利用LINEEYE公開的程序，能夠設置LE-580FX的媒體類型適合于測試對象端口的媒體類型。

最快以100Mbps的線速輸出數據包

使用指定傳送速率輸出測試數據包，以用來評價網絡機器的通信處理能力和高通信量的網絡環境下機器的舉動。由于使用主機的FPGA生成數據包，所以不受電腦性能制約。

＜PG模式示意圖＞

自定義測試數據包

2～7層的幀數據能夠自由定義128種，連續或指定次數發送。對應VLAN或MPLS的指定，CRC等的誤碼附加。并且，監聽到的數據可以作為測試用數據使用。

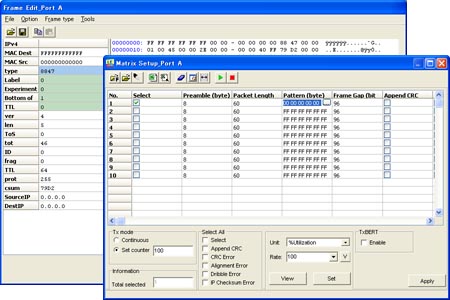

＜數據包編輯畫面＞

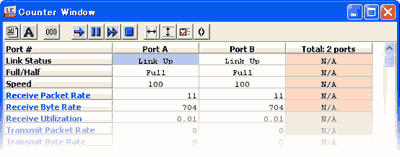

內置便于統計的硬件計數器

使用主機內置的FPGA檢查網絡品質時計算常用的統計信息，使用圖表表示時間系列變化，根據端口以統計標格式表示。除了計算數據數，還能以各種誤碼分類，數據包大小分類，數據沖突類型分類，指定特殊數據包等詳細計數。



對應VLAN的QoS測試功能

支持從主機端口A到端口B（或者端口B到端口A）的測試數據發送，用來進行網絡的QoS測試。可以輸出VLAN 的VID (0～4095) 和CoS (0～7) 圖表表示的8個測試數據包列，進行丟包和延時等基本QoS測試。

＜QoS的測試設置畫面＞

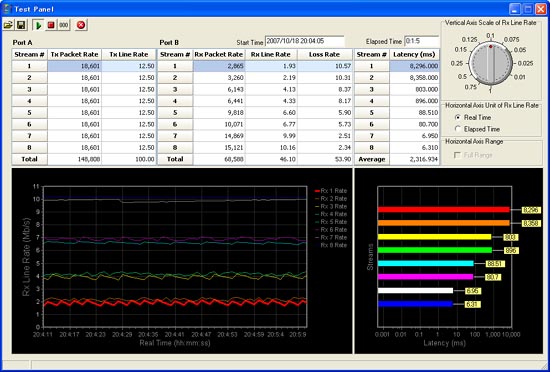

＜QoS的測試畫面＞

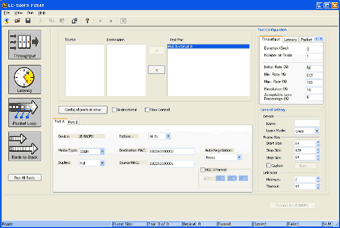

無償提供RFC 2544標準測試工具

RFC-2544（因特網的技術規格）標準的程序軟件LE-580FX F2544。

·                 吞吐量

·                 延時

·                 丟包

·                 ack to back（測試緩沖能力）

能夠簡單的進行上述4個測試。 （請從我公司網站下載）

免費、不做保證以及技術支持。

下載

提供LE-580FX用API

LINEEYE可以提供控制LE-580FX（設備）用的API（BCB、VC語言下）。
利用API用戶能夠開發自己的程序而控制LE-580FX（設備）。

應用例）

·             TAP模式下抓取數據包

·             PG模式下抓取數據包

·             PG模式下發送數據包

·             PG模式下進行開關的延遲測試

·             PG下生成帶有多個VLAN tag的數據流
