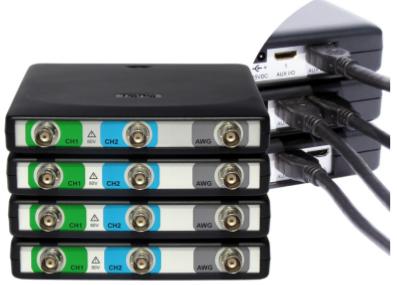

HS5-540xm高速數據流盤系統

USB接口高速數據流盤系統不丟數，能連續存儲記錄，回放。

HS5 USB高速數據記錄儀是一款基于PC的記錄儀器，可記錄電壓、電流、溫度、濕度、脈沖、邏輯信號，它能連續高速記錄各種數據到計算機硬盤不丟數，在高達14位分辨率下，最高流盤速度達20MHz/s，這項指標目前在全世界是獨一無二，而且是在低成本情況下實現的。如果客戶要實現更高精度的記錄數據，那么降低流盤速率，可達到16位流盤精度。下面是HS5系列的流盤數據的技術指標。

USB總線虛擬儀器：分辨率：12位~~16位，通道數：1~~8通道，二次開發VB,VC ，Labview驅動，Matlab    驅動

隨著對電子和工業設備產品可靠性要求的日益提高，跌落試驗、振動試驗、機械沖擊試驗和環境試驗越來越頻繁。特別是對于一些機械移動部件或驅動元件，經常需要進行成千上萬次或幾千個小時的耐久試驗。基于此，提出了高速同步數據采樣及長時間數據存儲的要求。同時對于多種產品長時間耐久性測試要求一種緊湊而經濟的測試設備，HS5系列記錄儀是一套低成本的基于PC的記錄設備。

HS5系列數據記錄儀用軟件選擇連續流盤模式，數據一直被記錄，直到它被用戶終止。同時測量，每一次新的采樣時，他們都會直接傳送到計算機，處理數據和顯示所需的時間都能存儲到磁盤。任何變化的輸入信號將立即可見。測量持續時間是沒有限制的，只受硬盤大小限制。

HS5系列高速記錄儀配備一套多通道記錄軟件，可以把采集的數據信息直接傳到計算機硬盤。

例如在數據記錄模式下，測量在一個房間里緩慢變化的溫度信號，在整個過程中，任何變化的輸入信號都是立即可見的。另一個應用案例是在數據記錄儀模式下，測量非周期的串行通信信號，能持續持續很長時間捕獲數據到計算機硬盤。

HS5多通道記錄軟件也能把數據記錄成圖形方式，一個圖或多個圖，圖形可任意標注，也可以放大或縮小，采集的數據可以多種文件格式存盤。存盤的數據也可以回放顯示。

數據也可打印輸出，以自定義格式顯示。

HS5高速數據記錄儀在WINDOWS XP ,WINDOWS 7，10 LINUX模式下。

系統主要應用領域有：

雷達信號記錄分析

通信信號記錄分析

分布式光纖傳感測試

超聲無損檢測

光學相干層析（OCT）、

激光雷達

生物醫學

高能物理

質譜分析

DVB測試

爆炸和彈道監測

發動機電氣測試

   聲納系統測試

功能特點：

l        模擬信號長時間高速連續采集存儲及分析

       高速數據存儲速度高達每秒1.4GB，持續時間可達數小時；同時實時進行高速分析及處理，監視高速數據流中的目標特征信息。單通道速度最高可達1GS/S，通道數最高可擴展至8通道。

l        高頻脈沖式連續采集處理分析及存儲

可快速響應高達每秒百萬數量級的高頻脈沖，持續時間可達數小時，進行高速數據分析處理并存儲。采集速度最高可達1GS/S，最高可擴展至8通道同步采集。

l        信號采集記錄

可采集記錄中頻30MHz、70MHz、140MHz等寬帶數字或模擬調制信號，對每個記錄進行相應命名并進入數據庫有序管理和存儲，便于查詢；能夠同時記錄和分析所關注通道的信號，對相鄰?fù)ǖ佬盘柤靶盘柺д孢M(jìn)行分析。

l        觸發采集記錄功能

支持觸發采集記錄功能，采集瞬態信號、誤差信號、加密信號、干擾信號、低占空比信號等復雜且難以捕獲的信號。支持多任務同時工作，即進行一項任務時，它也可以同時監測其它信號出現、消失或幅度、頻率變化。

l        監測傳輸鏈路中的信號及誤碼率

實現現場環境中信號傳輸分析，監測傳輸鏈路中的信號及誤碼率。將采集的實際信號保存為數據文件，為信號分析、調制技術開發提供重要的材料。

l        無線通訊環境中信號監測和分析

在無線通訊環境中，為了保證數據安全和完整，采用加密或復雜調制形式。高速、高分辨率信號連續采集存儲管理系統比其他設備更具有優勢。它完整的記錄了保密數據，在現場或?qū)嶒?yàn)室環境中分析和解密這些數據。對測試地點的信號頻譜分析，還可以模擬和數字干擾測量。

l        實驗室模擬測試

研發生產廠商必須投入大量資金，購置品種繁多的實驗室模擬測試設備，以便模擬實際環境下的信號失真，如功率水平、相位、頻率、帶寬、調制信號、BER、高斯白噪聲、多徑衰落、多普勒效應、短延時回波、長延時回波、超出監測間隔回波、沖擊噪聲干擾等。但這些實驗室測試環境還不能代表真實復雜的現場環境。

l        現場環境測試

高速、高分辨率信號連續采集存儲管理系統可以記錄真實復雜環境信號，信號數據文件可以通過高速高分辨率信號連續回放系統，在實驗室中真實不斷地重現或同步回放，并確保真實重現現場RF頻譜特性，減少昂貴、冗長的現場測試，使產品性能達到最優化，縮短產品市場化時間。

  更詳細內容請看北京迪陽世紀公司官網：m.dhqcn.com
