用PCIe 采集卡實現高速數據記錄、流盤、回放系統

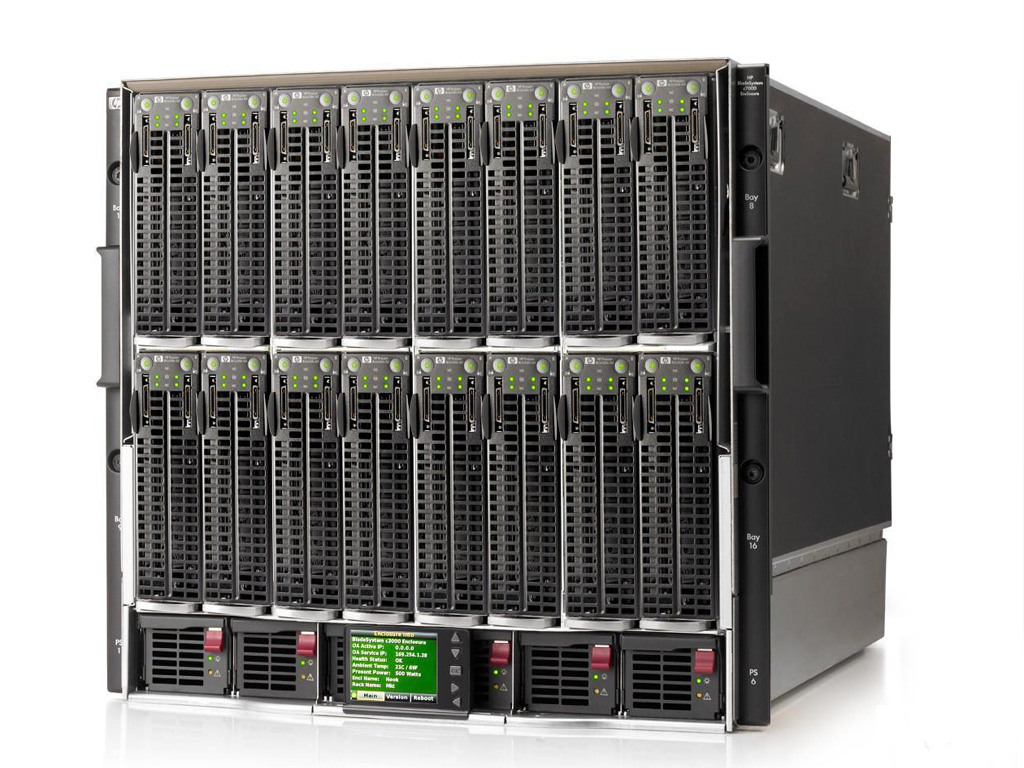

北京迪陽世紀科技有限責任公司為用戶搭建世界一流的數據連續流盤系統。

用GAGE公司的PCIe系列高速數據采集卡，實現基于FPGA實時數據流盤系統，

產品主要特點

?允許波形數據流直接到電腦內存中（高達1GHz/s)

?數據流盤工作方式可連續一次或分段（多種記錄）模式

?優化的流盤系統可用于大容量的數據記錄

?流盤分析系統功能使用戶建立自己流盤應用軟件

?全面跟蹤數據流失情況

?Windows 系統下，支持二次開發，SDK  C/C++ ，Labview 驅動 ，Matlab 驅動

Gage公司的PCIe高速采集卡所采集的數據都能夠從模數轉換芯片通過雙口的板載內存，把采集的數據直接傳到電腦內存中。用戶可以建立自己的流盤軟件系統也可購買完整的高速，高容量，成套數據流盤系統。

Gage公司的PCIe高速采集卡采集的波形數據，能通過數據總線直接到內存。相反，原使得記錄模式操作所需的數據存儲在內存的數據傳輸專用數字化之前。流提供不同的優勢超過內存模式。首先，流可以克服收購時間限制的數量的專用數字存儲器。其次，在流模式，用戶不需要等待完成波形采集之前訪問所產生的波形數據，這是必要的，在內存模式。

流盤軟件允許數據流在二個不同的模式下：連續或分段模式。在連續模式，信號數字化是由一個單一的觸發和收益–通常持續幾秒或幾分鐘-沒有休息，直到采集終止。例如，一個用戶可能會流數據在連續10分鐘的速度在1gigasamples /秒，這將創建一個共600giga采樣數據。

或者，在分割模式，多種觸發時發現流采集。每個觸發創建一個預先設定的數額前和后觸發數據，形成一個部分或波形。死區時間之間的連續波形可短至2微秒。例如，用戶可以選擇流波形組成的1000個觸發樣本和3000樣本在1人后觸發的觸發率為100千赫10分鐘。這將創建一個總數據量100KHz×4000采樣×600秒=240gigasamples樣品。

在連續或分段采集模式，流盤數據需要計算機內存數據緩沖區比較大，這屬于操作系統核心部分。這個緩沖區必須清空傳輸數據的最終目標數據。數據對象可以是硬盤存儲或數據分析的子程序。使用這些目標分別稱為“流盤”和“流盤”分析。

Gage公司的PCIe總線高速采集系統，可以保持?jǐn)?shù)據流盤傳輸速率高達3千兆字節/秒。Gage公司的PCIe總線高速采集卡還配備至少2千兆字節的雙口采集存儲器，它可以彌補總線延遲。然而，由于是在非實時性的多任務操作系統下采集，數據丟失仍可能發生–特別是數據流盤速率達到總線最大的承受速率時。因此，Gage流盤軟件的目的是全面管理流盤數據在任何速率下，數據丟失情況。就是通過將數據流分成多個數據塊，每個塊有一個連續的塊號與之相關。如果一個或多個數據塊丟失，用戶將通過塊號，發現丟失的數據和確定丟失數據的時間。以便做及時調整。

應用：

?通訊

?通訊監測

?信號情報

?雷達監測

?超聲掃描

?激光掃描

?萬億字節的數字存儲
