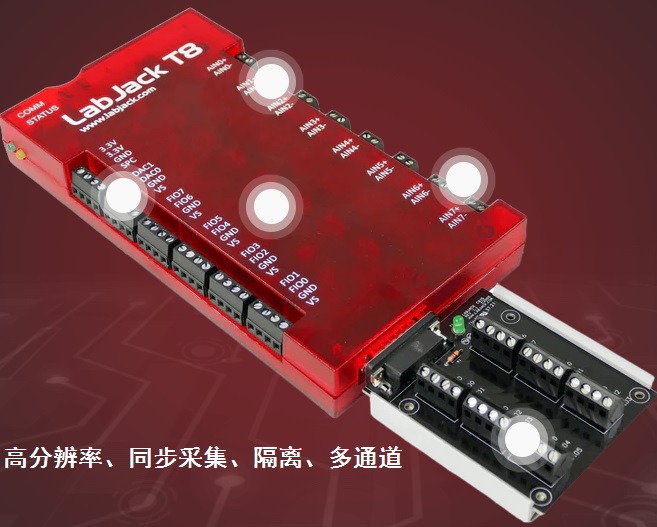

Labjack T8 以太網或USB高分辨數據采集卡，同步、隔離

Labjack T8 以太網或USB高分辨數據采集卡

LabJack T8 是T 系列旗艦設備，增加了強大的功能，包括：

·      8路同步采樣的隔離模擬輸入

·     通道間接地 ±1 kV 模擬量通道隔離電壓

·      連接熱電偶、稱重傳感器、電橋電路等的達最佳性能

·      8 個模擬輸入。同步采樣和 ±1 kV 隔離通道到通道和通道到地。許多應用的頂級性能，包括熱電偶、稱重傳感器和電橋電路。

·      8 路24 位分辨率 每路高達40k 采樣/秒

·      10路模擬量電壓范圍：±11V至 ±0.18V共十種選項

·      2 個模擬量輸出（16 位，0-10V），帶 20 mA 驅動

·      20路數字I/O

·      Lua 腳本能使Labjack T8 獨立使用

·      用于激勵的 3.3V 固定電壓輸出。

·      由 LJM 支持。LabJack 的免費、第 3 代、跨平臺驅動程序/庫/API，用于簡化設備通信。

·      工業溫度范圍（-40 至 +85C）。

·      USB 或以太網連接

·      內置以太網供電 (PoE)，或通過 USB 連接供電。

LabjackT8幾乎能從任何類型的傳感器收集信號。T8 具有儀表放大輸入、軟件可增益設置、許多數字 I/O 功能和 Modbus TCP 前端，是我們最通用的多功能 DAQ 平臺。常見應用包括采樣需要電氣隔離和/或精確定時的大型工業信號，包括電動汽車電池測試、工業控制和監控、自動化測試和原型開發

T8 模擬輸入功能：

·      8 路完全隔離的差分模擬輸入

·      1kV 通道間和通道對地隔離

·      24 位高速 ADC（每通道每秒最多 40,000 個采樣點

·      每個通道同時獨立的 ADC

·      軟件可配置分辨率設置

·      電壓范圍：±11V、±9.7V、±4.8V、±2.4V、±1.2V、±0.6V、±0.3V、±0.15V、±0.75V、±0.36V和±0.18V

·      所有模擬輸入功能均可通過配置模擬輸入寄存器進行軟件編程

·      使用Stream Mode可配置高速采樣。速度高達每路 40kS/s采樣

·      使用命令響應Modbus 消息可以輕松實現低延遲采樣和控制（小于 1 毫秒）

·      容易與熱電偶、稱重傳感器、電橋等傳感器連接

T8 T8模擬輸出：

2 個模擬輸出（16 位，0-10V）

通過 Stream Out 生成波形

源阻抗/負載電流補償高達 20mA

輸出電壓最小值 -0.0輸出電壓最大值 10.0

T8 上的 DAC 使用附加電源系統輸出高于和低于電源的電壓水平。只要電源電壓在有效工作范圍內，T8 便可以輸出大約 -0.1 至 10 V 的電壓。

T8 上的 DAC 具有良好的負載調節。預計電壓降在 20mA 以下時很小，通常為 1-2 mV。

T8 數字輸入/輸出

20 數字 I/O - 使用我們的CB15 端子板訪問所有 DIO

     通過 Stream Out 生成波形

     源阻抗/負載電流補償高達 20mA

             Vout最小值 -0.0 Vout最大值 10.0

T8 上的 DAC 使用額外的電源系統來輸出高于和低于電源的電壓電平。只要電源電壓在有效工作范圍內，這允許 T8 輸出大約 -0.1 至 10 V。T8 上的 DAC 具有良好的負載調節率。預計電壓降非常小，最高可達 20mA，通常為 1-2 mV。

• 20 數字 I/O - 使用我們的CB15 端子板訪問所有 DIO
• 支持 SPI、I2C 等...（僅限主機）
• 多達 9 個 具有單獨相位控制的PWM 輸出
• 多達 9 個 脈沖輸出，可配置數量、頻率和寬度
• 多達 9 個 頻率輸入同時返回頻率和周期
• 多達 9 個脈沖寬度輸入測量高低花費的時間以及占空比
• 多達 3 對線對線輸入測量 2 條不同線上的邊沿之間的時間
• 多達 8 個高速計數器
• 多達 16 個具有去抖功能的軟件計數器
• 多達 8 對正交輸入

• 定時器、計數器、PWM、正交輸入等。

數字通信協議：  T 系列 DIO 線還可用于與需要使用各種數字通信協議的大量傳感器進行通信。T 系列設備實現以下協議：

·      I2C  - 另請參考I2C Lua 庫和 Lua I2C 傳感器示例。

·      SPI

·      總線

·      1-Wire

·      異步串行 (UART)

L

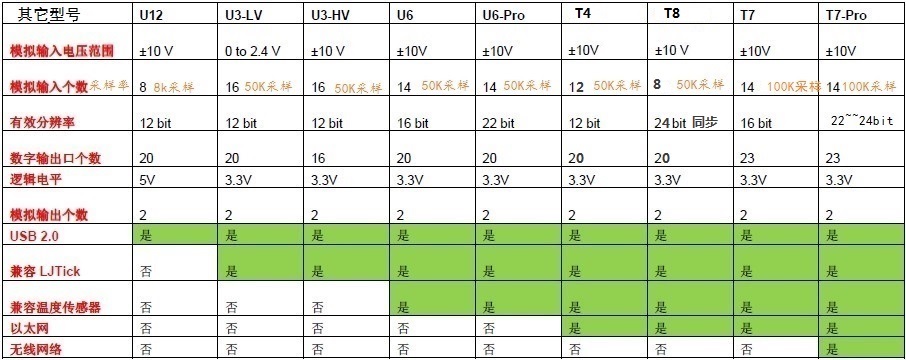

L   Labjack corp 其它型號：
