CAN總線分析儀

HP3除了有強大的儀器功能外（數字存儲示波器,FFT頻譜分析儀, 任意波形發生器, 瞬態\連續波形記錄儀, 數字多用表），還可以用于各種協議分析。

HP3-5MHz 價格：4900元    HP3-100MHz 價格：7900元

當用于協議分析時，HP3通過通訊總線，實現CAN總線分析，I2C總線分析和串口總線分析，同時也能分析，SMBUS總線，PMBUS總線，ACCESS總線，以及TWI總線。

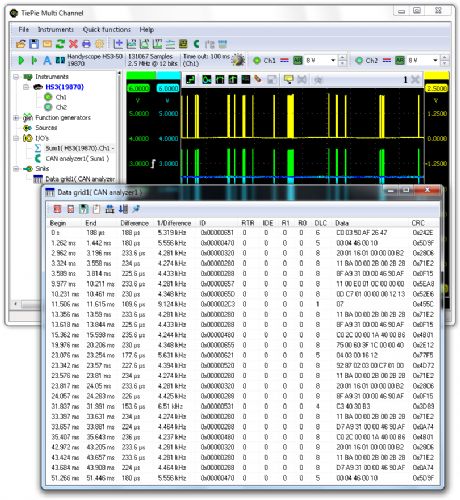

下列是一個汽車CAN總線分析數據，所有CAN總線都能分析。

CAN 總線協議分析儀：

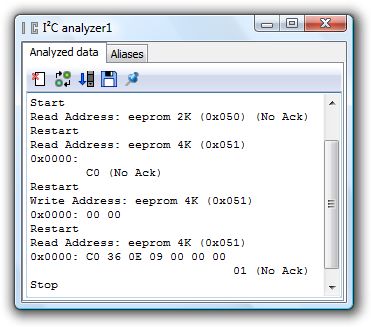

I2C總線分析儀：

The I2C analyzer uses the SDA and SCL signals from the I2C bus and translates these into a chronologic list of all instructions including their data. The I2C analyzer has the following features:

• 10 kbps, 100 kbps, 400 kbps, 1 Mbps and 3.4 Mbps support
• Missing ACK detection
• 7 and 10 bits addressing support
• Repeated start support
• Clock stretching support
• User defined name per address for quick device recognition

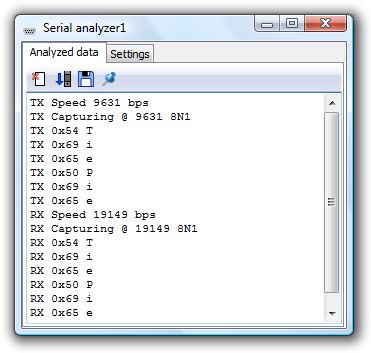

串口總線分析：

HP3不但能分析RS232接口，還能分析與之相關的 RS485, MIDI, DMX總線。

串口總線分析儀能同步分析和解碼多種通訊信號。如下列。

• Automatic baudrate detection or user defined baudrate setting
• Databits setting: 5, 6, 7 or 8
• Parity setting: none, even, odd, mark or space
• Stopbits setting: 1 or 2
