ADP7104 10 GHz、10 位數字化儀

主要特征
2 個通道，采樣率為 32 GSample/s
4 個通道，16 GSample/s
DC 至 10 GHz 模擬帶寬
測量上升時間為 28 ps 的信號
10 位分辨率
256 GB 內存（每通道 3.2 秒）
16 mV 至 8 V 輸入（55 個校準范圍）
80 GSa/s 持續流式傳輸
信號平均，觸發效率達 99%
零開銷數字下變頻器
專用高精度外部觸發器

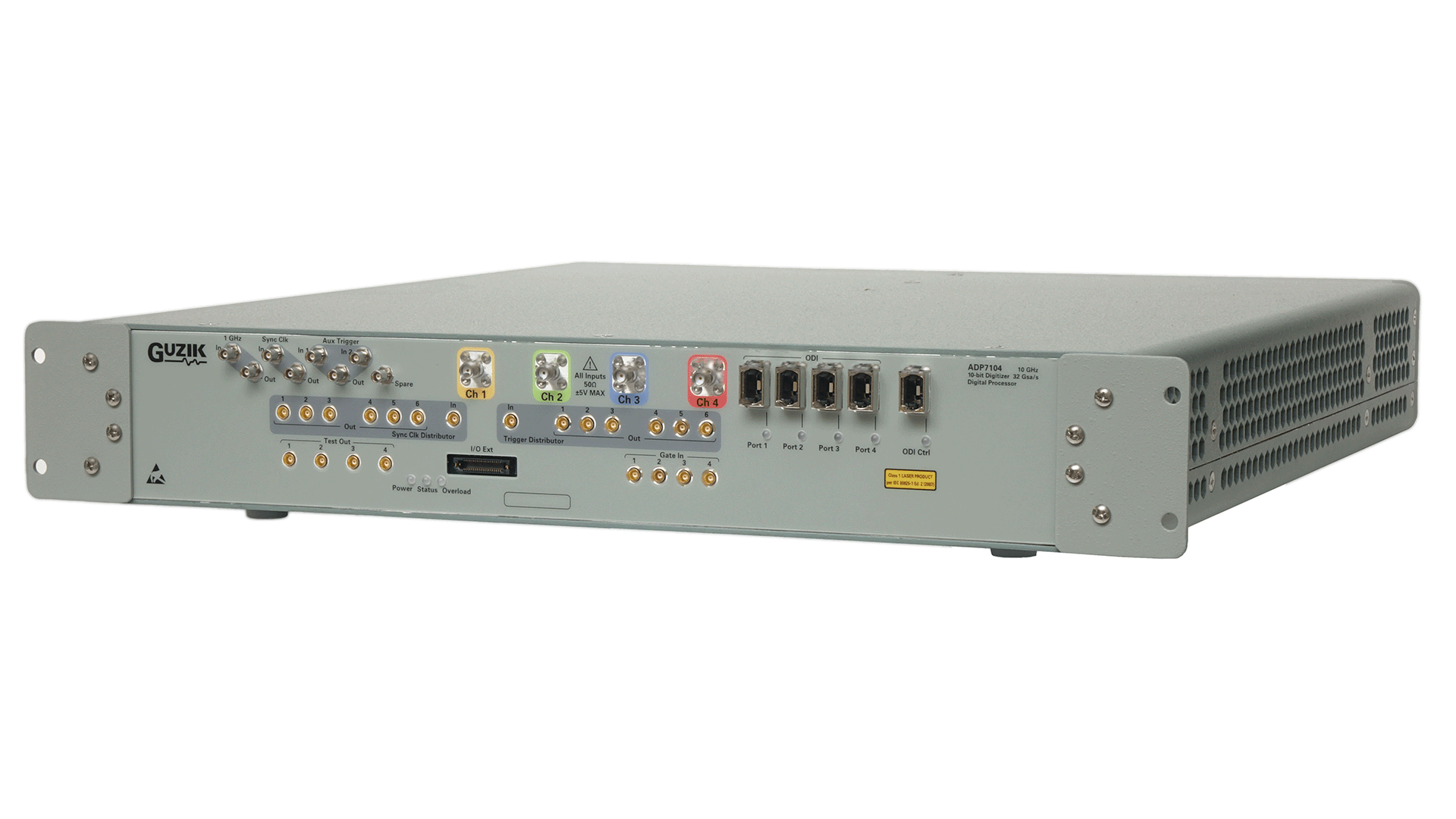

Guzik ADP7104 高性能數字化儀和數字處理器將高速波形數字化儀與內置數字信號處理功能相結合，兩者均可實現混合域信號捕獲和分析，并可通過高速數據傳輸鏈路與計算機進行連接。ADP7104 采用無顯示屏的 2U 高 19 英寸機架式 Guzik 外殼外形。


該產品滿足了先進研究中對電子測試與測量 (ETM)、自動測試設備 (ATE) 和原始設備制造商 (OEM) 系統應用的要求，例如 5G、有線和無線通信分析、流體動力學、等離子體聚變、掃描電子顯微鏡 (SEM)、質譜 (MS)、傅里葉變換離子回旋共振質譜 (FT-ICR MS)、飛行時間質譜 (TOF-MS)、基質輔助激光解吸/電離飛行時間質譜 (MALDI-TOF)、電感耦合等離子體質譜 (ICP-MS)、熱電離質譜 (TIMS)、液相色譜 (LC-MS)、氣相色譜 (GC-MS)、離子淌度質譜 (IM-MS)、電子自旋共振 (ESR) 旋轉光譜、半導體、異步和同步非接觸式電光電壓探測 (EOP)、可見激光探測 (VLP)、激光電壓探測 (LVP)、激光時間探測 (LTP)、激光掃描顯微鏡 (LSM)、激光電壓成像 (LVI)、光子發射 (PEM)、物理學、天文學、航空航天、國防、航空電子、軍事、雷達電子和其他各種學科。數字化儀的寬模擬帶寬和高采樣率可在多個輸入通道上提供多頻段覆蓋。例如，數字化儀的直接 RF 采樣功能可覆蓋 HF、VHF、UHF、L-、S-、C- 和部分 X 波段的雷達信號。直接 RF 采樣通過消除多個輸入模擬下變頻階段降低了整個系統的復雜性。激光掃描顯微鏡 (LSM)、激光電壓成像 (LVI)、光子發射 (PEM)、物理學、天文學、航空航天、國防、航空電子、軍事、雷達電子和各種其他學科。數字化儀的寬模擬帶寬和高采樣率可在多個輸入通道上提供多頻段覆蓋。例如，數字化儀的直接 RF 采樣功能可覆蓋 HF、VHF、UHF、L-、S-、C- 和部分 X 波段的雷達信號。直接 RF 采樣通過消除多個輸入模擬下變頻階段來降低整體系統復雜性。激光掃描顯微鏡 (LSM)、激光電壓成像 (LVI)、光子發射 (PEM)、物理學、天文學、航空航天、國防、航空電子、軍事、雷達電子和各種其他學科。數字化儀的寬模擬帶寬和高采樣率可在多個輸入通道上提供多頻段覆蓋。例如，數字化儀的直接 RF 采樣功能可覆蓋 HF、VHF、UHF、L-、S-、C- 和部分 X 波段的雷達信號。直接 RF 采樣通過消除多個輸入模擬下變頻階段來降低整體系統復雜性。數字化儀的寬模擬帶寬和高采樣率可在多個輸入通道上提供多頻段覆蓋。例如，數字化儀的直接 RF 采樣功能可覆蓋 HF、VHF、UHF、L-、S-、C- 和部分 X 頻段的雷達信號。直接 RF 采樣通過消除多個輸入模擬下變頻階段降低了整體系統復雜性。數字化儀的寬模擬帶寬和高采樣率可在多個輸入通道上提供多頻段覆蓋。例如，數字化儀的直接 RF 采樣功能可覆蓋 HF、VHF、UHF、L-、S-、C- 和部分 X 頻段的雷達信號。直接 RF 采樣通過消除多個輸入模擬下變頻階段降低了整體系統復雜性。


ADP7104 數字化儀采用 10 位 Keysight 模擬數字 A/D 轉換器，采樣率高達 2 x 32 Gsa/s，模擬帶寬為 DC 至 10 GHz，前端范圍可調（-32 dBm 至 +22 dBm，步長為 1 dB）。ADP7104 具有高達 256 GB 的采集內存，可提供高帶寬模擬數字轉換器儀器中可用的最長波形捕獲時間窗口。


ADP7104 具有基于 FPGA 的可重構數字信號處理器，具有高達 2 通道 32 Gsa/s 的組合處理速度，可直接在儀器內部進行大量時間關鍵型計算。


PCI Express Gen 3 鏈路提供快速控制訪問和 DMA 傳輸，將獲取的數據傳輸?shù)街鳈C(jī)的 GPU 和基于 CPU 的處理后端。PCIe Gen 3 x8 鏈路提供高達 5 GByte/s 的用戶數據傳輸速率。此外，可以配置四個專用光學數據接口，以高達 2 x 32 Gsa/s (80 GByte/s) 的速率實時連續流式傳輸?shù)?DP9000、主機 PC 或 RAID。


提供軟件開發套件來控制儀器并將 ADP7107 集成到現有測量系統中。Guzik 還提供信號顯示軟前面板圖形界面應用程序，用于信號捕獲和可視化。


下面的框圖顯示了模塊化儀器的主要組成部分：

Guzik ADP7107數字化儀




ADP7104
輸入通道 4
模擬帶寬
(-3dB)
10 GHz（2 通道模式）


6.5 GHz（4 通道模式）


采樣率
（每通道）
32 Gsa/s（2 通道模式）


16 Gsa/s（4 通道模式）


采集內存1
（每個通道最大）
104 Gpts（2 通道模式）


52 Gpts（4 通道模式）


PCI Express Gen 3 接口至 AXIe 機箱 X4 標準
________________


1內存利用率為 15/16，內存為 256 GB


數據采集系統

ADP7107 數字化儀的核心是 Keysight Technologies 提供的最先進的高速實時 10 位模數轉換器 (ADC) ASIC，它提供高速波形捕獲，垂直分辨率比 8 位 ADC 高 4 倍，SNR 也比 8 位 ADC 更好。


每個輸入通道都連接有一個低噪聲前端放大器/衰減器，使用戶能夠選擇較寬的垂直輸入操作范圍。


專利的2  Guzik數字頻率響應均衡進一步提高了信號保真度和有效位數。


在最大采樣率為 32 Gsa/s（每點 31.25 皮秒）時，ADP7104 在雙通道模式下可以將每通道長達 3.2 秒的實時波形捕獲到其超長采集存儲器中。


________________


2美國專利 7,408,495


內部時鐘
內部時鐘精度對于深存儲器應用至關重要。多通道數字化儀采用下一代優質超低相位噪聲時基架構，可實現精確的時間精度。校準后的時間尺度精度為（溫度為十億分之五十），固有抖動低至 50 fs。


通道觸發
ADP7104 數字化儀具有數字處理觸發器。此功能利用實時硬件波形處理功能，并允許您根據實際數字波形數據定義觸發器參數。此觸發器可在任何輸入通道上使用。此外，還提供四個外部觸發器/門源輸入。觸發條件可使用信號顯示軟件工具或通過 SDK 從您的應用程序設置。


處理概述和功能
ADP7104 數字化儀提供多種信號處理選項：FPGA、GPU 和基于 CPU 的處理。


基于 FPGA 的處理




ADP7104 數字化儀內部有四塊 Intel Altera Arria TM 10 FPGA 用于處理。這些核心處理單元與 Guzik 的客戶指定測量算法實施相結合，為最終用戶提供了真正量身定制的測量解決方案，速度和吞吐量至關重要。


基于 FPGA 的處理器與 Guzik 的定制工程功能相結合，使您能夠在將波形數據發送到計算機之前直接在 ADP7104 數字化儀中執行數字信號處理。許多應用程序可能只需要將處理后的結果發送到主機，而不是原始波形數據。Guzik 可以直接與客戶合作，利用多年的波形分析經驗來實現定制處理功能。固件選項包括通道均衡、濾波、多段時間標記采集、實時數字下變頻 (DDC)、快速傅里葉變換 (FFT)、離散傅里葉變換 (DFT)、波形最小/最大、實時波形平均和參數計算等，所有這些都可與特定于應用程序的請求一起使用。Guzik 可在針對具體應用和所需處理進行技術咨詢后提供定制服務。
