USB總線，100MHz采樣通信測試分析儀
生產廠商： 荷蘭泰普公司
產品型號： HS3-1xxMHz
產品簡介： USB無源接口8~~16位可變分辨率,模擬帶寬:40MHz,最大100MSa/s實時采樣,存儲深度:128K,（可測失真度及頻率分量），可分析各種總線，中文軟件
產品簡介： USB無源接口8~~16位可變分辨率,模擬帶寬:40MHz,最大100MSa/s實時采樣,存儲深度:128K,（可測失真度及頻率分量），可分析各種總線，中文軟件
售價：￥12800
HS3-5MHz 報價:7900元 HS3-50MHz 報價:9800元 HS3-100MHz 報價:12800元
HS3基于PC的USB2.0接口五合一綜合測試儀
（一）、8位~~16位可變分辨率
（二）、50MHz或100MHz 采樣
（三）、128K 存儲深度
（四）、USB 2.0 接口，無需外接電源
（五）、用戶自定義波特率分析RS232接口
（六）、中英文界面

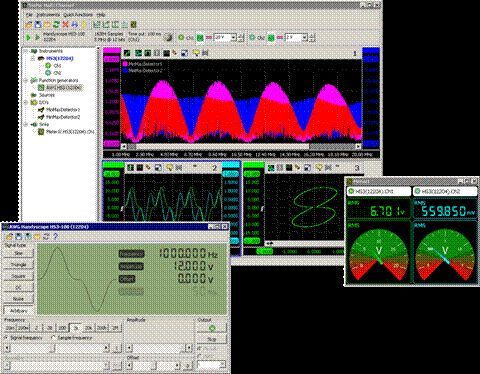

HS3:是一款非常強大的基于PC的十合一綜合測試儀,它包括(數字存儲示波器,FFT頻譜分析儀, 任意波形發生器, 瞬態\連續波形記錄儀,
數字多用表，I2C協議分析儀，CAN總線分析儀，串口分析儀，SM總線，PM總線，TWI總線，Access總線，音頻分析，MIDI、DMX分析).
這款最新推出USB2.0接口,無需電源的便攜式綜合儀器,幾乎能解決所有測量問題.
這款綜合測試儀幾乎能解決所有測量問題。

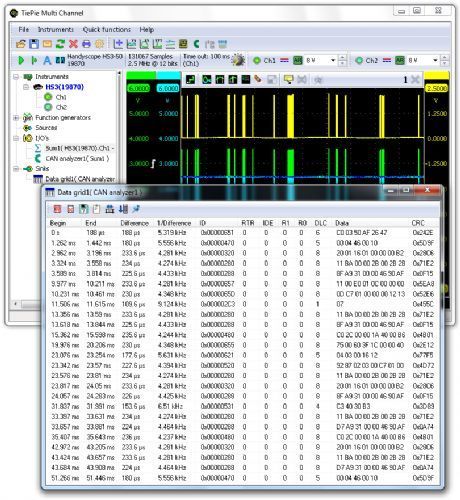

CAN、I2C、串口RS232等多種協議分析儀：
.jpg)
I2C協議分析儀 ：
.jpg)

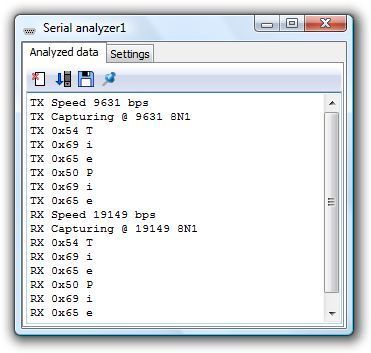

RS232/RS485 串口協議分析儀：
.jpg)
HS3有一個用戶可調節的分辨率,可調8位,12位,14位,16位,滿刻度輸入范圍是: 200mv~~80v
每通道128K采樣深度,最大采速率100HMz每通道(在100MHz時,分辨率是8位). HS3強大的
任意波形發生器有50MHz采樣頻率,256K波型存儲深度,14位的輸出分辨率和±12V的電壓輸出
范圍,它能產生用戶所需的任意波形,幾種標準的波形信號能直接產生.HS3與計算機接口用
USB2.0接口,免電源,即插既用.中文軟件讓用戶一目了然,自動設置功能使無經驗的使用者在幾
分鐘內完全掌握儀器的測量.
.jpg)
| 硬件技術指標: | |
| 輸入通道 | 2 模擬通道 |
| 輸出通道 | 1 模擬通道 |
| A/D 轉換(每個通道) 分辨率 采樣速率: | 100MHz采樣是:8位,50MHz采樣是:12 位 = 0.025% 3.125MHz采樣是:14位,195KHz采樣是:16位 100MHz,10ns(型號是:HS3-100MHz) 50MHz,20ns(型號是:HS3-50MHz) |
| 模擬輸入(BNC) 采樣源: 靈敏度 最大電壓 阻抗 耦合 精確度 帶寬(-3dB) AC耦合最小頻率(-3dB) 存儲深度: | 內部0.01 外部 200 mV .. 80 V（在滿刻度時） 200 V(DC + AC 峰值 < 10 kHz) 1 MOhm / 30 pF AC/DC 0.2% ± 1 LSB DC 到50 MHz 1Hz 0~~128K字節(每通道) |
| 任意波形發生器 采樣速率 分辨率 存儲深度 帶寬 阻抗 耦合 輸出幅度 幅度步驟 DC 電平 輸出波形 對稱 | 0.01Hz - 50 MHz 14 位 1~~256K字節 DC 到 2 MHz 50 Ohm DC -12 伏 ~~12 伏 0 - ±0.1 V 8192 步驟 ±0.1 - ±0.9 V 8192 步驟 ±0.9 - ±12 V 8192 步驟 0 - ±12 V 8192 步驟 方波, 三角波, 正弦波, DC, 白噪聲和用戶自定義 1 - 99%, 1% 步驟 |
| 觸發系統 源 觸發方式 電平調整 垂直調整 分辨率 前觸發 后觸發 數字輸入觸發電平 | 數字, 2 電平 通道1,通道2,通道1和通道2,通道1或通道2,外部數字 上升沿,下降沿, 窗口內部, 窗口外部,峰峰值, TV, 外部 0 - 100% 滿刻度調整 0 - 100% 滿刻度調整 0.025% (12 位) 0 - 131060 采樣 (0 - 100%,) 0 - 131060 采樣 (0 - 100%,) 0-3.3V (5V最大) |
| 最大采樣速率 | 在100MHz采樣時是:8位分辨率 在50 MHz,25MHz,10MHz,5MHz 采樣速率時是12位. 在3MHz采樣速率時是14位. 在200KHz采樣速率時是16位. |
| 存儲深度 | 128 K字節 |
| 輸入/輸出地址 | USB2.0 和 USB 1.1 |
| 電源 | 免電源,直接從USB口取電源或從PS/2 鼠標口,或鍵盤口 |
| 物理尺寸 高 長 寬 帶子長 | 25 mm (1英吋) 170 mm (6.7英吋) 140 mm (5.2英吋) 1.8 m (70英吋) |
| 重量 | 480 克 (17 盎司) |
| 最大硬件需求: | |
| CPU | 奔騰以上或兼容機 |
| 操作系統 | Windows98/2000/XP |
| 內存 硬盤空間 | 16M字節 6M字節 |
| 基本配置: | |
| 儀器 | HS3主機 |
| 附件 | 2 根示波探頭 1:1 - 1:10 可手動變換,一根能從PS/2鼠標或鍵盤取電的電纜. |
| 軟件 | Windows 98/2000/ME/XP CD盤一張 |
| 手冊 | 二冊紅色的使用手冊,在CD盤上有電子文本的手冊 |
一般介紹:
HS3一但連接到標準PC機或筆記本電腦上,用戶就能得到平時經常所用的幾種儀器.HS3應用范
圍包括:快速信號的測量,象串口通訊,頻率調整,TV信號,在工業產品制造,辦公室自動化中所涉及
的(影印機,電話交換機)低頻信號測量,傳感器測量,電壓測量,電機運行電流測量,以及慢速運行過
程(象溫度,壓力和濕度)音頻分析,振動測量(象機械加工,建筑構造)趨勢測量和信號的失敗偵錯的
測量等等.
軟件:
HS3除了有過硬的硬件質量(100MHZ采樣速率,0.2~~80V輸入范圍,8~~16位的分辨率,128K字
節存儲深度,和完善的觸發功能)外,HS3還有一個強大的軟件包.由于以上所說的品質,在世界范圍
內,具有相同價格和相同功能的測量儀器,還沒有好于HS3綜合測試儀,HS3的軟件是面向?qū)ο虻?/span>
并且內嵌防”干擾”選項,還有更勝一籌的功能就是圖形調節用鼠標就能完成,用戶也能拖動滾動條
在X軸和Y軸的末端增加和減少它們,圖表直接放大或縮小.
儀器設置:
HS3軟件最實用的一個方面它是”軟件儀器”,例如,示波器與頻譜分析相互連接,當示波器輸入信
號改變,頻譜分析儀和數字多用表顯示的參數也能立即改變,儀器設置能無限制存儲到硬盤,同時
儀器設置也能很容易的讀出,保證儀器設置是完全的.
觸發系統:
除基本觸發功能以外,HS3還有窗口觸發功能,當?shù)玫降男盘柺窃诖翱谥?/span>,用窗口觸發功能,觸發
能瞬態發生,同自動觸發功能結合使用,測量電壓差及峰值,但這種情況偶爾發生.
輸入范圍:
HS3全部增益和偏移效準是由軟件控制完成的,數字調節方式取代機械電位器調節,所以增益和
偏移分辨率能調節非常準,小于0.2 %伏,用戶自己效驗的文件可以保存和讀取.
分辨率:
HS3的分辨率從8位~~~16位.
連接8個HS3到一臺PC機上,這樣16個通道能同時測量,一個HS3能設置為主機,其它
HS3設置為從機.
文檔:
測量的信號可以用文檔說明,每次打印輸出注釋說明也能打印,例如,可以把公司名字地
址放到注釋文本中,有240個字符空間說明測量的技術指標,打印的黑白圖像用彩色打
印機也能支持.
世界范圍用戶普遍評價:
HS3是一款便攜式測量設備,許多人在所服務的部門都有計算機,他們都希望有一臺綜
合測試儀來替代傳統的分離儀器(象示波器,頻譜分析儀,波形發生器,瞬態記錄儀,數
字多用表),而HS3正好滿足這樣的需求,HS3用USB口連接,即插即用,所以一個辦公
室?guī)讉€人都能應用,
HS3可設置很多設置文件,設置文件對快速準確的完成測量是一個非常好的辦法,設置
文件中包含所有儀器設置,用戶可以做自己的設置文件,這樣即使缺法經驗的用戶不用
配置儀器也能完成復雜的測量,此外方便的拷貝數據功能能使測量值被外部程序所處理,
例如電子表格程序.
存儲示波器(儀器之一)
.jpg)

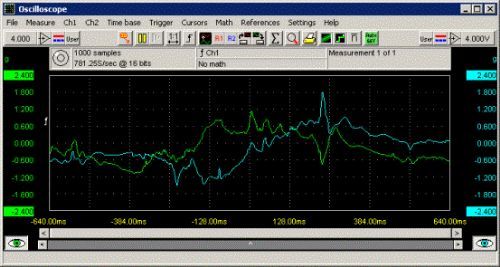

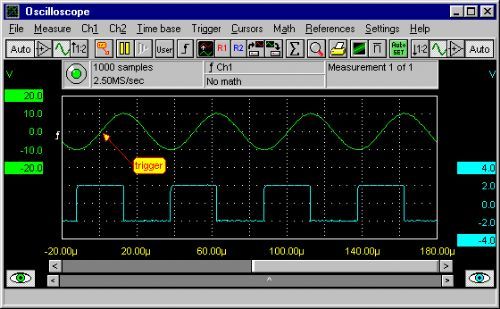

這臺示波器是通過時間表示電壓變化的儀器，依靠示波器的時間表示，所采集的電信
號能夠被很容易的分析。
存儲示波器的基本特性是：
| 存儲深度可設置從10到 131072 個采樣點(依據不同的儀器)。 在屏幕上顯示的32K/64K/128K采樣點的數據不會丟失。 預觸發位置可從0 到 100%自由設定。 用唯一可調整的滑塊條,很容易在時間軸上縮放數據。采樣頻率可自由調節。 用可移動的圖形和刻度軸調節垂直偏移和增益。 使用組合的觸發控制功能，能夠所見即所得，觸發電平，斜率，和調整延遲觸發。 對不知道的采集信號，能自動調定設置，觸發至最好形態顯示。 | 有線性和二次方程插值 采集信號能存儲和回放 采集信號能進行數學運算 快速工具欄按鈕,很容易訪問所有功能. 注釋標簽功能,能標注所采信號發生的 特殊事件. 彩色硬拷貝支持 所有控制都有中文解釋說明 擴展的游標測量 所有的設置可通過彈出的菜單訪問. 對電視信號進行測量 |
| 特別的設計使控制示波器變得非常容易操作和直觀。如果垂直軸的偏移設置需要改變，那么簡單的拖動垂直軸的標記到需要的位置即可。 如果改變增益設置，抓住垂直軸反端的一頭拖它到預定的位置， 然后就可擴展和壓縮垂直軸。 在垂直軸上按住鼠標的右鍵，彈出一個菜單，在彈出的菜單中所有的通道參數可改變。 | .jpg) |
.jpg) | 示波器靠軟件實現了一個先進的滾動記錄條，滾動條的寬度表示了總的記錄內容，底部滑動塊的寬度表示了記錄的可見顯示部分，如果要 改變所觀察記錄大小，可用鼠標抓著滑動塊的邊沿拖動它到左或右，觀察前后的信號波形，滑塊的寬度也相應改變，如國要改變所觀察記錄的偏移，抓住滑塊本身和拖它到優先的位置。 |
可利用自動存盤功能，捕捉瞬態信號，當儀器被設置為瞬態捕捉方式時，自動存盤
功能就開使執行，每次瞬態信號產生時，信號被測量并且測量的數據被自動存儲到
硬盤。當預采樣被選擇時，采樣前和采樣后的瞬態信號被存儲。
數字多用表(儀器之二)
.jpg)
伏特計的基本功能為：
六種滿量程可組態顯示，測量溫度，壓力，功率，電流，電量，自定義。
一個條狀的圖表，可快速的顯示每個信號的大小概況。
對于所測量的數據，每一個顯示欄可提供11種不同的測量內容。
一個條狀的圖表，可快速的顯示每個信號的大小概況。
對于所測量的數據，每一個顯示欄可提供11種不同的測量內容。
| 均方根 峰峰值 平均值 最大值 | 最小值 dBm 功率值 振幅因數 | 頻率 周期 瞬態值 | |
對每一種顯示所需要計算的值能以16種不同的方式顯示：
| Ch1 Ch2 Ch1 + Ch2 Ch1 - Ch2 | Ch2 - Ch1 Ch1 * Ch2 Ch1 / Ch2 Ch2 / Ch1 | 記錄 (Ch1 / Ch2) 記錄 (Ch2 / Ch1 最小值 最大值 | >當時±HI <當時±LO <> HI LO ><比較 |
測量的數據是可調整的時間間隔，記錄數據能保存或打印。
所有的顯示設置通過彈出式菜單訪問。在顯示菜單的頂部按鼠標的左按鈕可達到。
示波器與頻譜分析儀可同時使用或分別使用.
瞬態信號波形記錄儀(儀器之三)
.jpg)
波形記錄儀對于測量比較慢的信號是一個理想的儀器，比如：對室內的溫度或移動的
物體，這款瞬態波形記錄儀是可以直接記錄的儀器，這就意味著每次采樣都能立即顯
示。而示波器雖然能記錄波形和顯示波形。但當很慢的采樣速率選擇時，示波器就需
有很長的等待時間。瞬態記錄儀可在0.01秒和500之間采樣，最大采樣深度為 32760
字節, 最長測量記錄時間為190 天，當測量時，每個采樣點是以象素方式顯示，當采樣
的數量大于顯示寬度時，有兩種不一樣的方法顯示屏幕顯示不下的數據，一種是掃描方法，
另一種是滾動方式，用掃描方式時，開始屏幕是干凈的，然后從左到右被采樣數據填滿，
周而復始，用滾動方式時，數據顯示軌跡的移動是從右到左的顯示。對于其它功能而言，
瞬態記錄儀相當于示波器 :
128K存儲深度保持采樣數據不丟失。用可縮放的滑塊很容易在時間軸上縮放數據。
用可移動的繪圖和縮放功能調節垂直偏移和增益。方便使用的快速工具欄按鈕。外部游
標測量。所有設置可通過彈出菜單訪問。存儲和重放基本信號。用工具欄快速按鈕很容易
訪問所有的功能。注釋標簽可對所采集的信號中突發事件進行標注。支持彩色硬拷貝功能。
所有的控制功能都有說明解釋。
顯示游標最大的做用是能分析測量信號，除此之外還能測量均方根值，峰峰值，平均值，
最大和最小值。
頻譜分析儀(儀器之四)
.jpg)
在時域范圍內測量電子信號通常是用示波器，在時域范圍描述電子信號的特性，通常用振幅，
時間和相位來確定，但是當在時域范圍內從采集信號中不能得到有用的信息時，用戶可檢測頻域
這時就需要用頻譜功能，那么這臺頻譜分儀就可測量信號的頻譜。
頻譜分析儀的基本特性為：
8K長度的頻譜記錄。與示波器同時用，用戶能在時域和頻域同時觀測信號。用先進的繪
圖功能直接調節水平和垂直的偏移和增益。五個不同的窗口減小快速富立葉變換的錯誤,
包絡線測量。垂直軸表示線性和對數頻率軸代表線性，對數，倍頻和三次倍頻。測量的平
均值能減少噪音的干擾。測量最大值。總的諧波失真計算直到100次諧波。外部游標測量。
所有設置得通過彈出的菜單訪問。存儲和重放基本信號。用工具欄快速按鈕很容易訪問所
有的功能。注釋標簽可對所采集的信號中突發事件進行標注。彩色硬烤貝支持。所有的控制
都有說明解釋。
任意波形發生器(儀器之五)
.jpg)

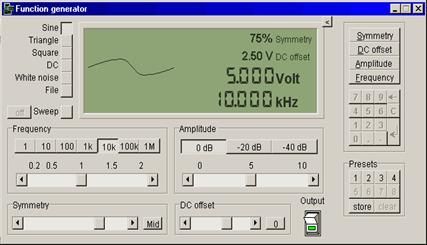

這個信號發生器產生五種默認的信號形態：正弦波，三角波，方波，DC和白噪聲，
用戶所選擇的信號，由波形發生器所產生可立即在屏幕上顯示。
信號的振幅可自由在0V和12V之間設置， A DC 偏移在 0 和 12 V之間對信號適用，
也就是說信號的對稱性，從1% 到99%從可以被改變，信號的頻率能設置為0到2MHz。
這信號發生器也提供掃頻功能，掃頻功能可同頻譜分析一起操作，也能手動操作，并且還能從頻
譜分析中由低頻到高頻拷貝掃頻極限值，同“測量最大值”方式一起，在頻譜分析中給出快速和容
易的方法，建立頻率應答曲線。
任意波形發生器能發生預先由示波器測量的信號,用文件按鈕,信號能調入波形發生器的內存,任
意波形發生器能發生這個信號,同時振幅,頻率也能被調節.
可設定8個要經常發生的信號,這些信號能被存儲,在對相應的8個數字按鈕上單擊,所需要的信
就發生.
溫度測量選件:
.jpg)
溫度測量
使用溫度測量傳感器,能夠在Windows軟件中,
顯示溫度測量信息,測量溫度傳感器提供了
測溫探頭和測量儀器之間的接口．溫度測量可以選擇設置成
華氏或攝氏溫度,溫度測量探頭位于-40℃到+250℃之間,輸出電壓范圍從
-40mV到+250mV,每增加一度,輸出電壓增加1mV.隨機附帶的工程軟件毫伏
表功能可用來顯示瞬態溫度和記錄溫度的最大最小值.
另一個有用的特性是使用波形記錄功能記錄溫度隨時間變化的曲線(記錄長度
可達9小時)
.jpg)
加速度測量
加速計是一個理想的測量靜態和動態加速度的設備,通過兩個BNC連接頭
可以測量兩個加速軸,電源由HS3或HS4后面的25針D-SUB連接器提供.
.jpg)
.jpg)
