1GSa/s采樣：高速無線虛擬示波器,4通道
產品簡介： 內置UPS不間斷電源,通過WiFi能進行高速無線測量,通過網絡和互聯網實現遠距離測量，這樣移動測量就變?yōu)楹茌p松的事情，獨立測量，能高速1GSa/s實時高速記錄,有許多二次開發示例的SDK，可以方便地將無線（WiFi）示波器集成到自己的應用系統中
售價：￥14800
基于無線WiFi的連續實時高速數據采集
容易實現遠距離測量
無需擔心損壞電腦，消除損壞電腦的風險
在負載下診斷發動機故障
無線WIFI示波器，是用戶在測量中遇到難于解決的問題時，給用戶提供的最佳解決方案
用示波器加速客戶的創業創新步伐

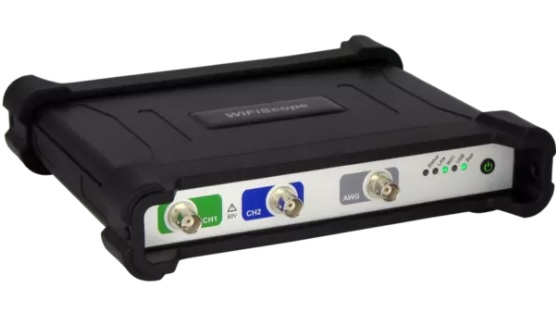

WS6無線示波器 WS5無線示波器
WS6、WS5無線示波器有6種不同的基本型號：
| 型號： | 采樣速率 | 通道 | 最大存儲 | 連續存硬盤速率 | 帶波形發生器 |
| WS6-1000 | 1 GSa/s | 4 | 256MB | 200MSa/s | 無 |
| WS6-500 | 500MSa/s | 4 | 256MB | 100MSa/s | 無 |
| WS6-200 | 200MSa/s | 4 | 256MB | 40MSa/s | 無 |
| WS5-540 | 500MSa/s | 2+1輸出 | 64MB | 20MSa/s | 40MSa/s |
| WS5-530 | 500MSa/s | 2+1輸出 | 64MB | 20MSa/s | 30MSa/s |
| WS5-220 | 200MSa/s | 2+1輸出 | 64MB | 10MSa/s | 10MSa/s |
基于PC的無線示波器（WiFi）的優勢
1、內置UPS不間斷電源,通過WiFi能進行高速無線測量2、通過網絡和互聯網實現遠距離測量，這樣移動測量就變?yōu)楹茌p松的事情，例如在運輸系統上測量，或移動裝置上測量。
3、由于是無線測量，并且是電隔離的，所以無需與PC電腦連接。
4、獨立測量，能高速200MSa/s實時高速記錄。
5、容易的無線WiFi設置連接，自動發現，無需輸入IP地址
6、有許多二次開發示例的SDK，可以方便地將無線（WiFi）示波器
集成到自己的應用系統中
無線WiFi示波器軟件
使用強大的多通道示波器軟件，無線WiFi示波器可以當作示波器、頻譜分析儀、數據記錄器、萬用表、任意波形發生器和協議分析儀用。該軟件包括700多個快速設置，可以在一次單擊中配置無線WiFi示波器進行測量。快速設置的方法以樹狀結構圖顯示，按應用程序精心排序。只需點擊幾下鼠標就可以進行復雜的測量。
無線WiFi示波器與電腦的三種連接方式 WiFi 、Ethernet、USB
使用USB 3.0直接連接到PC/筆記本電腦
連接到本地WiFi網絡
通過本地網絡或以太網連接
用于現場操作的獨立WiFi網絡
通過internet連接到遠程位置
無線WiFi示波器電池
使用內置電池，無線WiFi示波器，可以在沒有外部電源的情況下測量數小時。當通過無線WiFi連接測量時，這種內置電池?fù)碛凶詈玫碾娏鞲綦x。此外，這種內置電池還具有UPS功能，可在斷電時繼續測量。

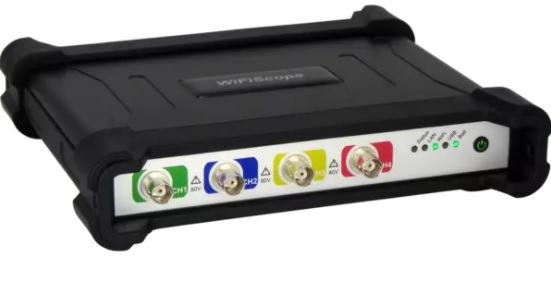

WS6無線WiFi示波器
技術含量高的無線WiFi示波器
1 GSa/s采樣，四通道14位高分辨率無線WiFi示波器。
主要規格
8、12、14、16位動態分辨率，0.25%直流垂直精度，0.1%典型值
高達1 GSa/s采樣，高達250 MHz帶寬
每個通道最多256 MB內存
高達200MSa/s的連續存儲硬盤速率
1ppm時基精度

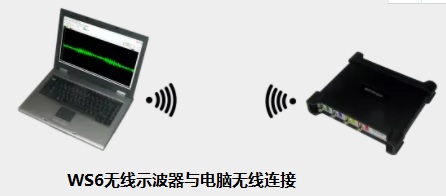

Ws6能無線WiFi連接電腦
使用Ws6無線WiFi示波器，比使用有線連接基于PC的示波器還要容易：只需打開WS6并啟動計算機上的多通道軟件即可。
WS6不需要電源線，無需接口電纜，因?yàn)槭褂玫氖菬o(wú)線WiFi連接到計算機上的，由于是電池供電，可以在滿格電池上運行數小時，這樣一來，測量是完全浮動，完全與計算機隔離。WS6無線WiFi示波器可以放在任何難以觸及的測量測試場合，或者測量測試現場不能有電纜或電線進行連接的移動場合。
由于WS6是無線WiFi連接的示波器跟計算機沒有接觸，因此不存在損壞計算機的風險。

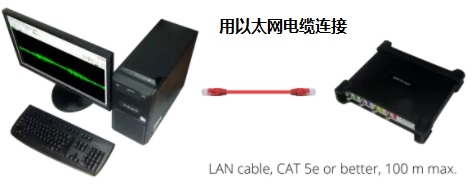

局域網LAN連接方式
當在有線網絡可用的遠程位置進行測量時，Ws6無線WiFi示波器也可以通過其LAN端口使用。通過網絡在任何位置進行測量，而不需要計算機靠近被測對象。
WS6無線WiFi示波器使用1Gbit LAN網絡連接，可以實現比無線WiFi方式更高的連續存儲測量的性能。
USB 3.0連接方式
當不需要或不可能進行無線測量或局域網連接測量時，WS6無線WiFi示波器也可以通過USB3.0端口連接。這樣還可以更高進行連續存儲測量。此外，當通過USB口連接時，WS6無線WiFi示波器也可以通過CMI耦合電纜與其它示波器組合成多通道或其它測量模式。
WS5/Ws6無線WiFi示波器有很寬范圍的使用環境，可以通過以太網(局域網、WiFi或廣域網)連接使用，也可以通過USB 2.0 / 3.0連接使用。內置電池為無線WiFi示波器提供了完全無線連接測量。測量?jī)x器與電腦之間完全光電隔離，不會損壞計算機，并能與被測物體保持較長距離。這種基于無線PC的高速數據采集為用戶提供了更多的測量應用。
通過WAN連接，可以執行全球范圍的測量。不需要網絡方面的專門知識。多通道軟件給出了可用的USB儀器和網絡儀器的概述。只需打勾即可開始測量。
WiFi示波器具有以下優點:
無線測量通過WiFi進行(電流隔離)，因?yàn)閮?nèi)置電池
移動測量是可能的，例如在運輸系統和移動設備上
局域網和廣域網數據采集可用于遠距離測量
可在Wifi和局域網/廣域網上連續實時高速數據采集
USB測量獨立應用程序和高速數據采集高達200msa /s
WiFiScope是如此透明，以至于以太網連接的儀器似乎直接連接到計算機。示波器、頻譜儀、數據記錄儀和電壓表的所有硬件和軟件功能都通過網絡保持可用。不需要特定的網絡知識。
我們的座右銘再次適用:插入即測量!
為了降低基于pc的數據采集安裝成本和增加靈活性，WiFi和LAN / WAN測量?jī)x器是解決方案。以前不可能實現的測量應用，例如長距離測量、在不安全或嘈雜的地方進行測量、在移動裝置進行測量或在不同的地方閱讀儀器進行測量，現在都可以實現。有了TiePie工程的WiFi示波器系列，可靠的WiFi和局域網/廣域網測量解決方案現在可以在不影響測量質量的情況下獲得。
無線示波器幾種可能的連接方式：
多種連接方式進行高速數據采集
WS5和WS6無線示波器為電子測量增添了新的維度。儀器可以在辦公桌上測量及采集數據，也可從另一個辦公室，或從測試現場，甚至從世界其它角落。用戶只需要一個USB連接或無線連接或有線以太網LAN連接就能測量，這一點是WS6、WS5獨有的。
當標準示波器使用：
無論哪種類型的數據連接，都能使用儀器的最高采樣率進行采集。因此，用WS6-1000無線示波器，用戶可在世界上任何地方以1GSa/s的采樣率進行測量，這與數據連接方式無關。
流盤或高速數據采集模式
在流盤或高速數據采集模式下工作時，儀器連續測量而不丟失數據。實時流盤軟件支持在連續測量的同時可查看測量數據，并將信號鎖住觀察。在高速數據采集模式下，最大采樣速率取決于數據連接的速度。在實時流盤測量中，信號是連續測量的，沒有中斷。在高速數據采集過程中，可以立即查看測量數據，同時還可以瀏覽測量數據，查看已測量的數據。實時流盤存儲在計算機的硬盤上，以便以后查看。
通過USB3.0連接，高速流盤數據采集為最快：200 MSa/s（5 ns掃描間隔）。利用有線以太網LAN連接，高速數據采集速率約為20 MSa/s（50 ns掃描間隔）。有了無線WiFi連接，高速數據采集速率大約是1MSa/s（1秒的掃描間隔）。當然這些流盤速率還取決于所用計算機的性能。
WS6無線示波器的高速數據采集功能，為無線存儲高速連續測量信號提供了多種可能。無線示波器可用于長達一年的連續數據記錄。現在可以用無線示波器在長距離上高速記錄數據。
9種測量方式：
第一種：近距離測量
高達200MSa/s實時流盤數據到計算機。
一臺PC通過USB電纜直接連接到一個WS6無線示波器
無線示波器可通過USB扣或外接電源供電，并備有UPS不間斷電池供電。
第二種：遠距離測量
用網線可達100米的距離測量。通過增加網絡交換機和額外的網絡電纜，可以以100米為單位的步幅，增加測量距離。網絡方式能高達20 MSa/s的實時高速數據流盤。一臺PC通過網絡LAN電纜直接連接到一個無線示波器。
第三種：電隔離測量
在無線WiFi信號范圍內，與計算機能電隔離測量。避免了由接地回路引起的失真，并保護PC免受高壓峰值的影響。無線示波器的應用程序與計算機不連接下使用。可進行高達1 MSa/s的實時數據記錄，最長可記錄許多天。
一臺PC可無線WiFi直接連接到一個無線示波器上。
無線示波器由內置UPS電池或外部電源供電。

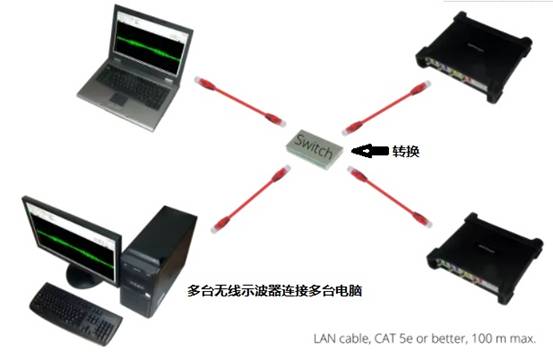

第四種：用多個無線示波器進行遠距離測量
允許連續幾天的高速實時數據流盤，采樣間隔為50 ns或20 MSa/s。
一臺或多臺PC通過網絡LAN電纜連接到一臺或多臺無線示波器上。
無線示波器由其內置UPS電池、以太網電源或外部電源供電。
第五種：監視多個過程并在不同位置進行測量
在不同的遠程位置使用多個無線示波器在不同的位置使用多臺pc機進行測量。可進行高達20 MSa/s的流盤測量。
一臺或多臺PC連接到有線網絡中的一臺或多臺無線示波器無線示波器由其內置UPS電池、以太網電源或外部電源供電。

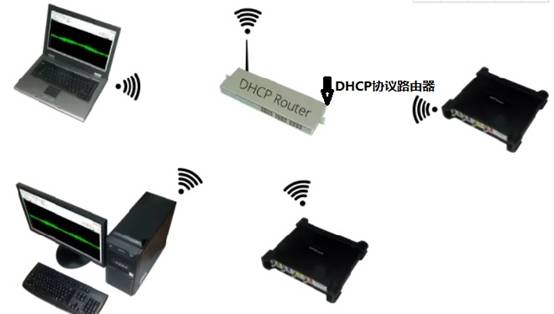

第六種：多臺無線示波器進行電隔離測量
當必須在不同位置測量且不允許接地回路或可能存在較大電位差時，可使用多個無線示波器測量。采樣率高達1 MSa/s的實時流盤測量是可能的。
在無線WiFi網絡中，一臺或多臺無線示波器可連接到一臺電腦或多臺電腦。
無線示波器由內置UPS電池或外部電源供電。
第七種：在現有局域網中用多個無線示波器進行電隔離測量
可實現采樣率高達20 MSa/s的高速數據采集。
在有限/無線WiFi網絡中一臺或多臺無線示波器可連接到一臺電腦或多臺電腦
無線示波器由其內置UPS電池、以太網電源或外部電源供電。
第八種：用多個無線示波器在不同位置進行長距離電隔離測量
高速流盤數據采集與采樣率高達20毫秒/秒是可能的。
在不同的網絡中一臺或多臺遠端無線示波器可連接到一臺電腦或多臺電腦
無線示波器由其內置UPS電池、以太網電源或外部電源供電。
第九種：經互聯網多臺無線示波器進行全球測量
高速流盤數據采集與采樣率高達5 MSa/s是可能的。
通過internet一臺或多臺遠端無線示波器可連接到一臺電腦或多臺電腦
無線示波器由其內置UPS電池、以太網電源或外部電源供電。
WS6這款強大的無線WiFi示波器有高達1 GSa/s的快速采樣、12、14和16位的柔性分辨率，以及所有四個通道64MB的內存。示波器支持高達200 MSa/s的測量數據連續存儲電腦硬盤，并可使用CMI接口與其他示波器同步，形成具有同步時基的多通道組合儀器。默認情況下，CMI接口在WiFiScope WS6上可用。可選件，WiFiScope WS6可以在每個信道上進行確認連接SureConnect連接測試和電阻測量。
WS6無線示波器在質量和靈活性上與其他任何示波器比較都是無與倫比的。
堅固的工業設計
WS6無線示波器采用堅固的設計。它的外殼前部和后部都裝有橡膠保護裝置。這些保護使WS6免受機械沖擊的損壞。橡膠有助于吸收沖擊，并保護WS6前部和后部的連接器，這部分屬于保護區。
此外，橡膠防止WS6示波器滑動。橡膠保護器有特定的凹槽，簡化了儀器的重疊。儀器上還有些孔，這些孔可連接一條帶子，將儀器懸掛在受試者附近。
確認連接SureConnect功能：
WS6無線示波器的確認連接SureConnect功能，使使用者測量信號時立即告訴您測試探針或夾子是否真實的接觸到信號。不用懷疑你的探頭或探針接觸到還是沒有接觸到信號。
關于確認連接SureConnect的更多信息請看PDF文件
電磁干擾預符合性試驗
WS6-1000XMES無線示波器，電磁干擾分析儀的強大功能使用戶能夠快速進行良好的電磁干擾符合性測試。通過這種經濟有效的測試，避免額外訪問昂貴的EMC測試設備，節省了時間和金錢。提供的EMI探頭組TP-EMI-HS6包含三個磁場（H場）探頭和一個電場（E場）探頭。三腳架確保探針可以正確地放置在被測物體上。
多個儀器同步連接：
WS6示波器配備了復雜的CMI同步總線，允許通過耦合電纜將多個WS6示波器相互連接，組成多通道組合儀表。所有儀器將以相同的采樣頻率進行測量（0 ppm偏差！）。除了同步總線外，CMI還包含觸發總線和檢測總線。連接儀器的最大數量?jī)H受可用USB端口數量的限制
高精度的分辨率：
WS6無線WiFi示波器有14位和16位的高分辨率。所以使用WS6示波器測量的信號時的分辨率是多數獨立臺式示波器的256倍，后者通常具有8或9位的低分辨率。WS6精密示波器的高分辨率使測量信號具有更高的精度，因此量化誤差要低得多。
WS6示波器的大內存
當以高采樣率進行測量時，需要長記錄長度/大內存才能在采集緩沖器中記錄完整的信號。其它多數示波器僅有2.5 kSamples或100 kSamples存儲內存，而 WS6示波器每個通道最多有256 MSamples存儲內存，這取決于選定的分辨率和通道的數量。當以14位分辨率和所有四個通道進行測量時，每個通道的可用內存為32 MSamples內存。這給了用戶300到100000倍的內存。大的內存的一個優點是，一次只能準確捕獲快速現象，或者一次可以測量完整的串行通信信號塊。例如，完整的串行通信，如CAN總線信號，可以在一個記錄中進行測量，然后進行審查和分析。
帶寬限制功能：
通常帶寬越大越好，這似乎付合常理，但帶寬越寬，噪聲也就越大。為了減少噪音， WS6示波器有為的每個通道帶寬限制的設置，這樣確保測量噪音很小，測量精度準確，能夠穩定觸發。

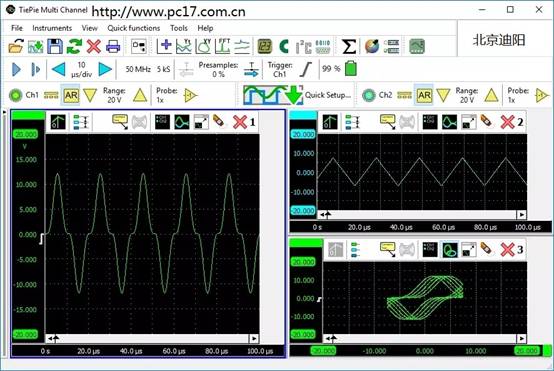

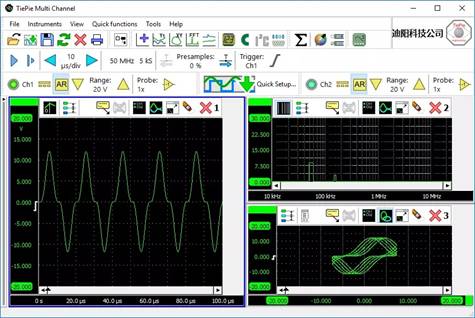

軟件部分詳解：多通道示波器軟件：
WS6無線示波器配有一套多通道示波器軟件，讓W(xué)S6無線虛擬示波器當做示波器、頻譜分析儀、數據記錄器、萬用表和各種協議分析儀使用更詳細軟件介紹請索要。
多通道示波器軟件有很強大的功能如下所示：
多通道軟件的快速設置：
為了簡化測量設置，多通道示波器軟件包含大量快速設置（快捷鍵），幾乎所有測量應用都可以。
靈活信號顯示
多通道示波器軟件、頻譜分析儀和數據記錄儀提供了多種靈活的方式來顯示測量信號的所有方面。它們可以有一個或多個圖形，每個圖形顯示一個或多個信號，其中每個圖形可以顯示信號的不同部分。圖形可以在Yt模式、XY模式或頻譜模式下顯示W(wǎng)S6無線示波器的信號（有或無插值）。圖中所有項的顏色都可以設置為任何所需的值。圖形尺寸可以調整到任何所需的大小，圖形可以位于單個窗口中，也可以位于單獨的窗口中，這些窗口可以位于桌面上的任何位置。

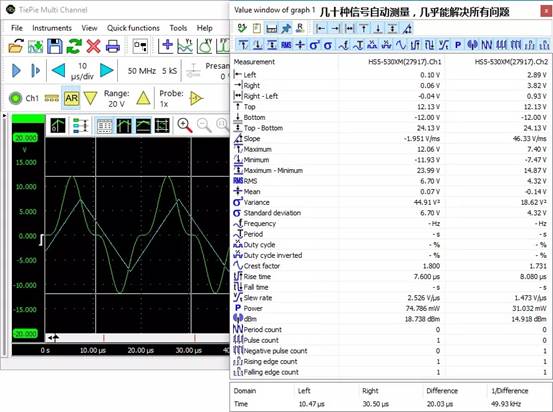

自動測量功能：
多通道示波器軟件具有許多自動測量功能，可以對ws6虛擬示波器的測量信號或選擇的測量信號進行測量。使用示波器中的自動測量，可以顯示信號的任何細節。兩組光標（水平和垂直）可用于指示需要徹底檢查的信號部分。自動測量包括：最小值、最大值、上下限、均方根、均值、方差、標準偏差、頻率等等幾十種，幾乎能完成所有測量功能。
二次開發功能：
WS6示波器SDK是一個跨平臺的開發庫，可通過第三方軟件使用WS6示波器，包括：VB、VC、C++、C#，mablab、Labview、Python
無限縮放功能，可觀察細節：
高細節頻譜分析儀
高精度多通道示波器軟件頻譜分析儀充分利用了高分辨率USB手持示波器的深內存。不僅給深內存一個難以置信的低分辨率帶寬只有7.45赫茲在500兆赫的頻率跨度，它還提供了140分貝的垂直動態范圍。快速而強大的FFT程序，具有許多用戶可選擇的窗口功能，允許您看到信號中最小的頻率成分。多通道示波器軟件頻譜分析儀的多顯示選項允許同時查看頻譜的多個部分，從而更好地理解所分析的信號。

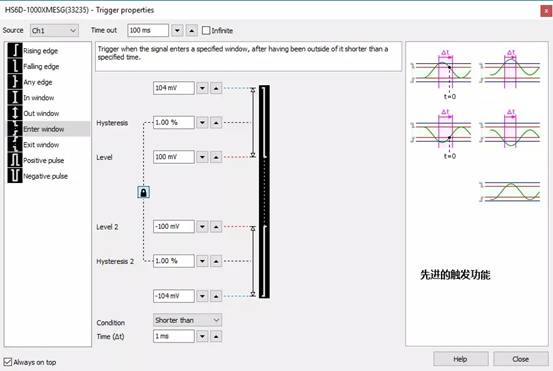

先進觸發功能：

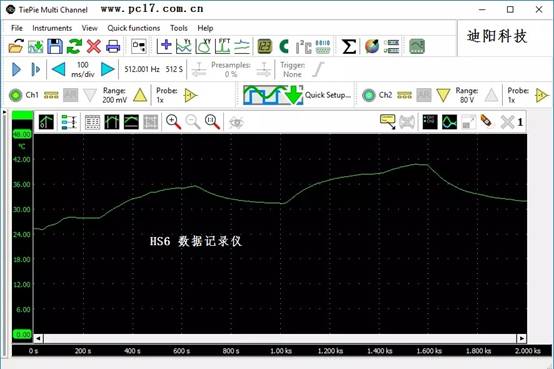

數據記錄功能：

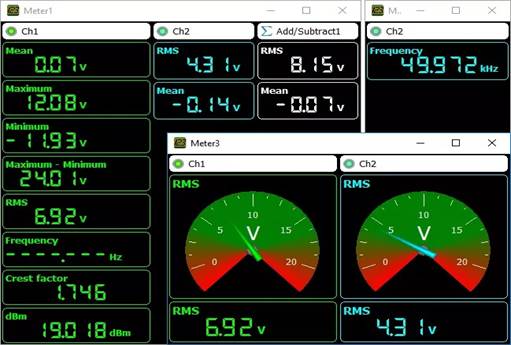

萬用表功能：

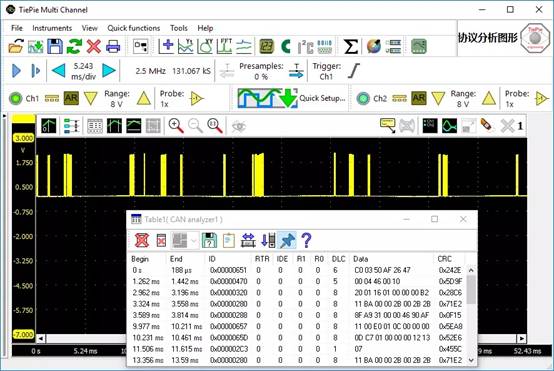

多種協議分析功能：
WS6無線WiFi示波器技術指標：
下表是Ws6無線示波器詳細技術指標。包括：采集、觸發、通常指標。
采集系統部分：
| 輸入通道： | 4路模擬量 |
| CH1、CH2、CH3、CH4 | BNC 母頭 |
| 類型 | 單端輸入 |
| 分辨率 | 8, 12, 14, 16 位可變 用戶可選擇 |
| 直流精度 | 20℃至25℃時，滿量程±1 LSB的0.25 %(典型的0.1 %) 若要達到額定精度，請讓儀器靜置20分鐘。當受到極端溫度時，要給內部溫度穩定留出額外的時間。 |
| 滿量程范圍 | ±200mV ±2mV ±20mV ±400mV ±4mV ±40mV ±800mV ±8mV ±80mV |
| 耦合 | AC/DC |
| 電容量 | 1 MΩ / 20 pF ± 1 % |
| 最大輸入電壓 | 200 V (DC + AC peak < 10 kHz) |
| 帶寬 | WS6-1000 WS-500 WS-200 |
| -3dB在75%全比例輸入 | 250MHz 250MHz 250MHz |
| 每個通道選擇限制 | Off (250 MHz) Off (250 MHz) Off (250 MHz) 150MHz 150MHz 150MHz 100MHz 100MHz 100MHz |
| 交流耦合下切斷頻率(-3dB) | ±1.5Hz |
| 確認地連接 | 選件 |
| 連接最大電壓 | 200v (DC + AC峰值< 10khz) |
| 電阻測量 | 選件 |
| 滿量程 | 1K歐姆 10K歐姆 100K歐姆 1M歐姆 2K歐姆 20K歐姆 200K歐姆 2M歐姆 5K歐姆 50K歐姆 500K歐姆 |
| 最大采樣速率 | WS-1000 WS-500 WS-200 |
| 在8位分辨率時 | |
| 測量1通道 測量2通道 測量3、或4通道 | 1GSa/s 500MSa/s 200MSa/s 500MSa/s 200MSa/s 100MSa/s 200MSa/s 100MSa/s 50MSa/s |
| 在12位分辨率時 |
|
| 測量1通道 測量2通道 測量3、或4通道 | 500MSa/s 200MSa/s 100MSa/s 200MSa/s 100MSa/s 50MSa/s 100MSa/s 50MSa/s 20MSa/s |
| 在14位分辨率時 | 100MSa/s 50MSa/s 20MSa/s |
| 在16位分辨率時 | 6.25MSa/s 3.125MSa/s 1.25MSa/s |
| 最大連續存硬盤速率 | WS-1000 WS-500 WS-200 注意用USB2.0 或LAN、WiFi連接時 分別是 40/30/10MSa/s |
| 在8違分辨率時 | |
| 測量1通道 測量2通道 測量3、或4通道 | 200MSa/s 100MSa/s 40MSa/s 100MSa/s 50MSa/s 20MSa/s 50MSa/s 25MSa/s 10MSa/s |
| 在12位分辨率時 | 注意用USB2.0 或LAN、WiFi連接時 分別是 20/10/5MSa/s |
| 測量1通道 測量2通道 測量3、或4通道 | 100MSa/s 50MSa/s 20MSa/s 50MSa/s 25MSa/s 10MSa/s 25MSa/s 12.5MSa/s 5MSa/s |
| 在14位分辨率時 | 注意用USB2.0 或LAN、WiFi連接時 分別是 20/10/5MSa/s |
| 測量1通道 測量2通道 測量3、或4通道 | 100MSa/s 50MSa/s 20MSa/s 50MSa/s 25MSa/s 10MSa/s 25MSa/s 12.5MSa/s 5MSa/s |
| 在16位分辨率時 | 注意用USB2.0 或LAN、WiFi連接時 是3.125MSa/s |
| 對所有通道 | 6.25MSa/s 3.125MSa/s 1.25MSa/s |
| 采樣時鐘源 |
|
| 內部 | TCXO |
| 精確度 | ±0.0001% |
| 穩定性 | 在0°C至55°C的溫度范圍內，穩定性為±1 ppm |
| 時基老化 | ±1 ppm/年 |
| 外部的 | LVDS，在CMI連接器上 |
| 輸入頻率 | 10 MHz±1%， 16.369MHz±1% |
| 內存 | 標準 擴展 |
| 在8位分辨率時 |
|
| 測量1通道 測量2通道 測量3、或4通道 | 1MB 256MB 512K 128MB 256K 64MB |
| 在12、14、16位分辨率時 |
|
| 測量1通道 測量2通道 測量3、或4通道 | 512K 128MB 256K 64MB 128K 32MB |
| 觸發 |
|
| 系統 | 數字，2級 |
| 源 | CH1、CH2、CH3、CH4或外部數字 |
| 觸發模式 | 上升沿、下降沿、任何沿、內部窗口、外部窗口、進入窗口、退出窗口、脈沖寬度 |
| 水平調整 | 滿刻度的0至100% |
| 滯后調整 | 0至100%滿量程 |
| 分辨率 | 0.006%（14，16位）/ 0.025%（12位） |
| 預觸發 | 0到選定記錄長度，1個采樣分辨率 |
| 后觸發 | 0后置到選定的記錄長度，1個采樣分辨率 |
| 觸發保持 | 0到63毫秒采樣，1個采樣分辨率 |
| 延遲觸發 | 0至8 g采樣，1個采樣分辨率 |
| 外部數字觸發 |
|
| 輸入 | 延長接頭針腳1和2 |
| 范圍 | 范圍0至2.5 V（TTL） |
| 耦合 | DC直流 |
| 抖動 | <1個采樣點 |
多臺儀器同步連接使用：
只有通過USB總線連接所有儀器時，多臺儀器才能組合使用。
通過以太網LAN或無線WiFi連接儀器時，只能單臺儀器無法進行組合使用。
如果用USB端口連接儀器，儀器的數量可達數十臺
同步精度0 ppm
CMI接口2x，CMI 1，CMI 2
所需耦合電纜TP-C50H耦合電纜CMI
最大耦合電纜長度50厘米
探頭校準
| 輸出 | 延長連接針腳3（信號）和6（接地） |
| 信號 | 方波信號 |
| 電平 | 電平-1 V至1 V |
| 頻率 | 1KHz |
接口：USB 3.0超高速（5 Gbit/s）；（USB 2.0高速兼容）網絡1 Gbps，無線802.11
要求電源配置：
從USB接口取電，外部輸入或內置電池供電，最大消耗12伏直流電2安
來自電源適配器的外部電源，內部電源可鋰離子電池，容量8000毫安時，3.7伏
物理儀器的尺寸：
高度44毫米（1.7英寸）
長度187毫米（6.7英寸）
寬度215毫米（5.2英寸）
重量791克（27.9盎司）
USB連線長度1.5米59英寸
輸入輸出I/O連接器：
通道1、2、3、4用 BNC連接
以太網LAN用 RJ45插座
USB 3.0 B型超高速插座
延長接頭D-sub 9針內螺紋
電源3.5mm電源插座
CMI連接器2 x HDMI C型插座
系統要求
PC I/O連接USB 2.0、USB 3.0或USB 3.1
以太網RJ45型、無線網絡
操作系統Windows7、 10、32和64位
Linux（使用LibTiePie SDK通過自己的軟件）
使用環境
儀器操作
額定精度的環境溫度為20°C至25°C（10°C至40°C，無規范）
相對濕度10%至90%，無冷凝
儀器充電
環境溫度0°C至35°C
相對濕度10%至90%，無冷凝
儀器保存
環境溫度0°C至35°C
相對濕度5%至95%，無冷凝
認證和合規性
CE標志符合性是
RoHS是的
EN55011:2009/A1:2010是
EN55022:2006/A1:2007是
EN 61000-6-1:2007是
EN61000-6-3:2007是
無線WiFiScope WS6的可用選項包括：
XM：使用擴展內存選項，每個通道最多可使用256 MB內存。如果不使用此選項，則每個通道的內存最多可達1 MB。
E：有了EMI選項，WiFiScope WS6就變成了高精度的EMI預符合性測試儀。EMI選項包括EMI探頭組TP-EMI-HS6。
S：有了SureConnect選項，所有通道都可以進行連接測試和電阻測量。
電池保修期為6個月。
EMI選項需要一個無線WiFi示波器-1000和至少一個選項XM相結合。
WS6無線（WiFi）示波器是產品清單通如下方式交付的:
簡易包裝
WS6儀器本身
型號HP-9250 4x示波器探頭1:1-1:10
附件無線示波器電源
USB3電纜，1.5米長
網線，3米長
windows7 /8/10下光盤軟件
Windows 7/8/10驅動程序在CD上
彩色印刷儀器手冊和軟件用戶手冊和數字CD光盤
