USB協議分析儀大比拼

一、USB通信協議 是什么？

USB是一種支持在USB主機和USB設備之間進行串行數據傳輸?shù)耐ㄐ艆f(xié)議。主機作為總線的主叫方，采用兩種信令模式：全速模式12Mb/s和低速模式1.5Mb/s。USB使用四種數據傳輸方式：控制傳輸（control）、中斷傳輸（interrupt）、批量傳輸及等時傳輸（isochronous）。其中控制模式主要用于控制指令傳輸及USB規范的實現，等時傳輸主要用于音頻及視頻傳輸。USB通過兩次總線列舉（Enumeration and Renumertion）來實現設備識別以及驅動程序析加載。其具體過程為：USB設備連到主機后，主機依據USB規范在特定地址通過端口0（endpoint0）與外設通信，并將外設視為默認設備。外設與主機通信將其6設備標識（DID、PID、VID）發給主機進行第二次總線列舉。主機根據設備標識，加載相應設備驅動程序，重新分配地址，并將控制權轉交給外設固件（firmware），通過固件與設備驅動程序及主機應用程序的交互通信，來實現外設的功能。

二、USB通信協議——數據交易

表列出了組成4種傳輸類型的元素。在這里，讀者就需要注意一些通信協議的結構。例如，傳輸與數據交易、數據交易與封包、封包與字段之間的關系。當然，這是相當復雜且容易弄混淆的地方。其中，傳輸包含1個或是更多的數據交易，每一個數據交易又包含1個、2個或是3個封包。而封包中，又包含封包標識符（PID）字段、檢查字段（CRC）以及額外的信息字段。

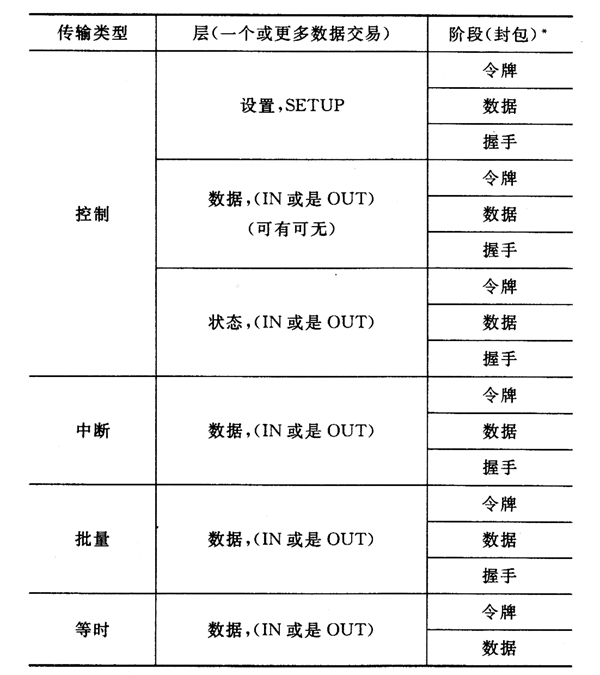

表 傳輸類型、數據交易與封包的關系表

       *每一個封包是往下端接口傳遞出去的，若是低速，前面還會再放置PRE封包。

因此，若要了解完整的USB通信協議就必須從數據域談起。通過由下而上，從簡易至復雜的通信協議單位來組合出各種復雜的通信協議，進而構建出完整的通信協議。

從表的第2欄中，可以知道其中包含了3種數據交易類型。這3種數據交易是根據其目的與數據流方向來決定的。其中，SETUP數據交易用來送出控制傳輸要求給設備；IN數據交易是數據從設各傳回主機；OUT數據交易是將數據傳送出去給設各。每一個數據交易中，包含了辨識、錯誤檢核、狀態以及控制信息，同樣也包含了要交換的數據等。此外，一個完整的數據交易可能占用多個幀。但是數據交易卻是一個實現USB通信協議的最基本的結構組成。也即是，在總線上沒有任何通信能夠去切斷該數據交易的溝通過程。當然，除非是錯誤的USB通信過程。

此外，一個小量數據的傳輸也許僅需一個數據交易。如果是大量的數據，傳輸可能就需使用多個數據交易，每一次傳輸一部分?jǐn)?shù)據。讀者或許會認為表的通信協議的結構非常復雜。其中，尤其是第1欄所列的控制傳輸是較為嚴謹與必須去實現的。

根據上述不同封包的組合與搭配就可以執行各種數據交易。但最重要的是，數據交易的格式必須與前面所提及的4種傳輸類型互相配合。這是因?yàn)椴煌膫鬏旑?lèi)型就會執行不同的數據交易。其中，除了等時傳輸外，控制傳輸、中斷傳輸與批量傳輸都以下列的3個階段來組成一個數據交易的動作。

       等時傳輸卻只有包含如下所列的2個階段而已。若等時傳輸在傳輸?shù)倪^(guò)程中發生錯誤，不會重送一次，所以也就不具有握手階段。

       因此，為了方便讀者的記憶與了解整個USB的通信協議，在此以一個較簡易的方式來向讀者介紹。即是通過一個小口訣來介紹USB通信概念。這個口訣即是：5 4 2 3 3，如圖所示。

       這個口訣相當簡單，有點像是通關秘訣，而整個數字的順序即可串聯出USB的通信協議。5，4，2即分別為每個封包（令牌、數據與握手）的字段數目，其后的3則為實現一個數據交易所需的3個封包階段（令牌、數據與握手），而最后的3則為實現一個控制傳輸所需的3個數據交易層。讀者可以對照表，且只須以這個簡易的數字順序，從下層到上層，即可構建出一個完整的控制傳輸。而以下，先從USB封包類型與其所包含的字段來談起。

       北京迪陽公司推出市場上最暢銷的USB協議分析儀. 價格:5500元起

USB協議分析儀是USB產品的開發和測試工具，它記錄在USB總線上發送和接收的數據，通過上位機軟件提供的強大的分析和篩選功能，迅速定位數據中存在的錯誤和問題，從而改善USB產品的開發質量，縮短開發周期。是USB產品開發人員和USB設備制造工廠理想的測試設備。

HD-USB12 USB協議分析儀支持USB1.1低速及USB2.0全速設備。

通過連接一臺全速USB集線器（Full-Speed USB Hub），HD-USB12 USB協議分析儀也可以支持USB2.0高速設備。

 功能特點

 1、 非侵入式全速/低速USB數據總線傳輸監測；

 2、 自動識別全速/低速USB設備；

 3、 支持21ns分辨率數據時序顯示；

 4、 支持實時數據過濾，方便迅速定位數據；

 5、 支持重復數據包壓縮。

 6、支持OTG (On-The-Go)——記錄及分析HNP 及 SRP協議, 包括捕獲VBus及D+/D-脈

7、支持USB1.1 及 USB 2.0 低速、全速及高速數據通訊的采集

8、支持 VBus電壓電流監控；

9、記錄容量不受限制——可以長時間大容量數據通訊捕獲及記錄，數據存儲于系統硬盤；

10、無干擾高阻抗端口——確保對USB端口通訊無干擾；

11、支持任意設備類——不但支持目前已有的設備類還支持未知的設備類協議分析；

12、任意可編程觸發——用戶可以隨意設置多個觸發條件；

 硬件連接

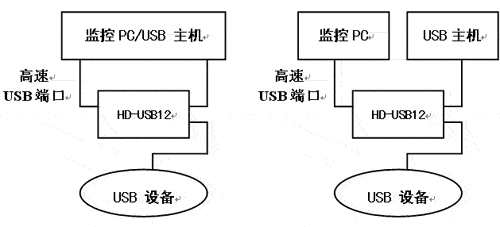

 上圖顯示了兩種不同類型的硬件連接方式。

方式一：
監控計算機與USB主機使用同一臺PC機；
在這種連接方式下，如果監控計算機上安裝有其它全速或低速USB設備，監控計算機向這些設備廣播的數據包將會被“HD-USB12協議分析儀”捕捉并顯示，這些不需要的數據可以使用過濾“IN（Orphaned）”數據包的方式濾除（詳見《操作手冊》4.2.4之第6小點）。

方式二：
監控計算機使用獨立的PC機，USB主機使用另外一臺PC機或其它形式的USB HOST。

硬件連接注意事項：
1、監控計算機端口必須使用USB2.0高速端口，并直接連接至電腦主板。其長度不應超過2米；
2、從USB設備到USB主機的電纜長度之和不應超過5米；
3、USB主機電纜最好直接連接至主機主板，以減少數據采集時的傳輸錯誤。

使用方法

  要使用“HD-USB12協議分析儀”對某個USB設備進行數據分析，可按照以下步驟操作：
1、將分析儀監控端（MONITOR）用USB電纜連接至監控計算機（監控計算機的USB端口必須為2.0高速端口）；
2、將分析儀捕獲端端口USB I或端口USB II用USB電纜連接至USB主機，注意：此時暫不連接USB設備；
3、在監控計算機上運行“HD-USB12”軟件，在軟件的狀態欄上可以看到分析儀與監控計算機的連接狀態。確保分析儀與監控計算機已連接；
4、單擊工具條上的“設置”按鈕，設置合適的數據緩沖區限制及數據緩沖區增量，緩沖區大小不應超過系統可用內存的50%。默認的數據緩沖區為128M；默認的數據緩沖區增量為2M；
5、在“數據過濾區域”中設置過濾條件，以濾除不需要的數據包。過濾條件設置完成后用鼠標單擊工具欄的“過濾”按鈕啟動過濾；
6、在軟件工具條上用鼠標單擊“ 開始”按鈕啟動數據采集；
7、將分析儀另一個捕獲端端口用USB電纜連接至需要分析的USB設備，此時捕獲的USB設備總線數據將實時顯示在監控計算機的軟件中。

   單擊軟件工具條上“停止”按鈕可停止數據采集。
   可以在數據捕獲之前，數據捕獲當中或數據捕獲之后在“數據過濾區域”中設置不同的過濾條件，以快速獲得需要的數據包。
   選擇“文件”菜單的“保存”命令，可將捕獲的數據保存為擴展名是.USB的二進制文件；
   選擇“文件”菜單的“導出”命令，可將過濾后的數據保存為擴展名是.USB的二進制文件。

性能指標

1、 監控USB端口：；USB2.0 High Speed

2、 采集USB端口支持：USB2.0 Full Speed&USB1.1 Low Speed

3、 采集端消耗電流：＜8mA

4、兼容于所有USB2.0 的三種速度；

5、于測試速度下自動發現鏈接；

6、USBbus 狀態與低階protocols 的量測；

7、支持每個研發人員均可擁有一部的可負擔價格；

8、非侵入式分析；

9、小型但強健的封裝，電源由USB 供給；

10、絕佳的Off－Site 介入；

11、以高速USB2.0 連接實時地下載分析的數據；
12、可加附式(Scalable) 設計的硬件；

13、可顯示Transactions 與傳輸?shù)膶蛹?jí)(Transfers Layers)；
14、需求及描述元(Descriptor) 之高階解碼；
15、功能強大的顯示過濾器；
16、可以多種形式(XML 、text 、raw 等等)輸出分析過的數據；
17、有條理的明細表顯示；
18、有軟件開發套件可利用；
19、免費的Viewer 軟件。

USB協議分析儀在實際USB連通中的作用

在現代電子設備中，越來越多的使用USB接口，不僅因?yàn)槠涫褂梅奖悖床寮窗危驗槠鋬r(jià)格低廉，協議開放，而廣泛使用在各種電子設備上，并且已經發展為不可缺少的一種接口形式。但USB接口的開發過程中，對于工程師來說還是會遇到這樣或那樣的問題，如何提高調試效率，縮短研發周期，就需要一種調試測試工具——USB協議分析儀。

USB協議分析儀

USB協議分析儀是協議層的分析工具，是測試設備的一種。對于USB這種高速串行總線來說，僅僅進行物理層測試是遠遠不夠的，由于在高低電平中寓含著豐富的指令，傳遞著大量信息。所以對于USB傳輸協議就需要專用的USB協議分析儀來分析測試，USB協議分析儀是按照標準的USB協議來分解數據，將包含有用信息的數據提取出來，并解釋這些數據的含義。隨著設備之間傳遞數據速度的不斷提高，越來越多的高速串行總線被使用，如SATA、SAS、Ethernet、FC等等，這些高速串行總線也同樣有其協議分析工具。

為了讓讀者更好的了解USB協議分析儀的功能與用途，本文列舉一個調試USB通信的小例子。

實驗環境

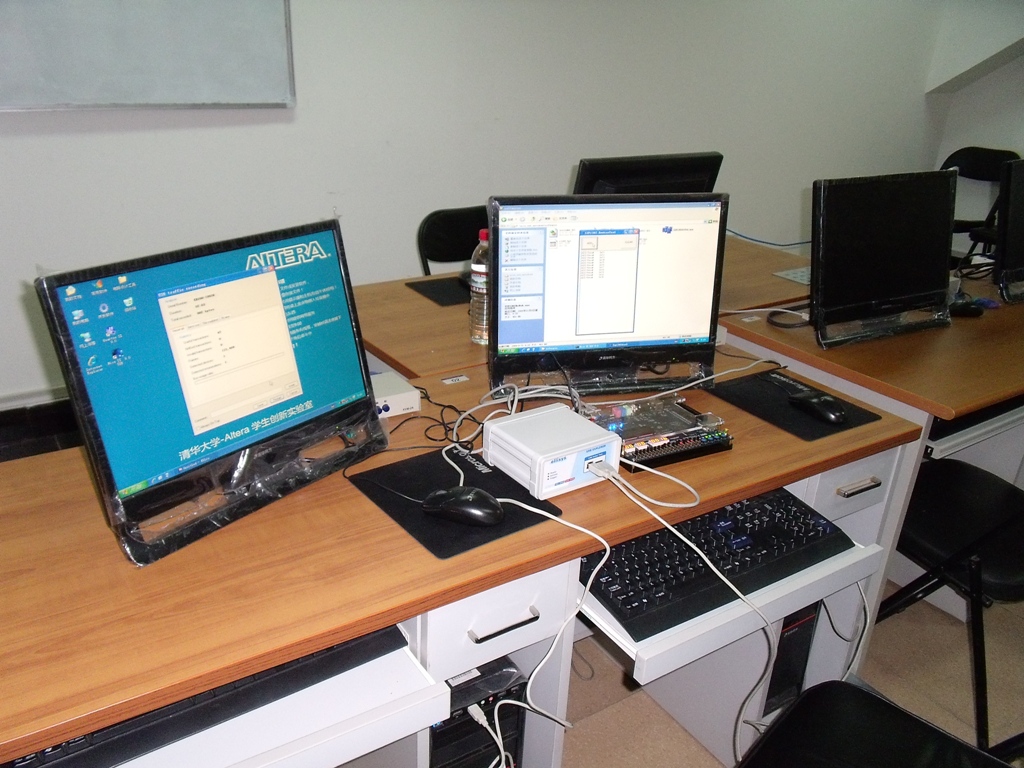

如圖所示，左側計算機安裝USB協議分析儀軟件，加上USB協議分析儀主機構成USB協議分析系統。DE2實驗板作為USB設備，右側計算機安裝應用程序?qū)E2進行操作。我們主要關心安裝有應用程序的計算機與DE2實驗板之間的USB通信是否正常，并且希望了解這個通信過程是怎樣完成的。

DE2實驗板是教學過程中使用的開發板，針對USB通信接口部分有一片接口控制芯片，可通過加載固件程序控制USB數據傳輸，對于USB開發工程師來說，編寫固件程序是實現USB通信的重要部分，但很難驗證固件程序是否正確，是否按照工程師的意愿執行。在PC端安裝有應用程序控制實現哪些功能，是在設備底層還需要編寫驅動程序，確保可實現USB通信，在生產研發中，驅動程序部分和應用程序部分大多由軟件工程師完成，所以USB協議分析儀是硬件工程師和軟件工程師都需要的測試設備。

USB協議分析儀是按照USB協議，將總線上的信號翻譯成數據，再將數據逐層解析，分析其傳輸數據的含義。在這個過程中，可將USB傳輸過程中的錯誤明確的指示出來，用戶可根據上下文關系找到問題所在。

 分析過程

在本實驗中，如圖所示，PC端應用程序的主要功能是：按下ADD鍵，給DE2發送加1的指令，顯示在DE2實驗板的液晶顯示屏上；按下CLEAR鍵，給設備發送清零的指令，DE2實驗板的液晶顯示屏上的顯示為00；通過這個簡單的應用程序，我們可以了解實驗板上USB固件程序，計算機上USB驅動程序是否可以正確工作。

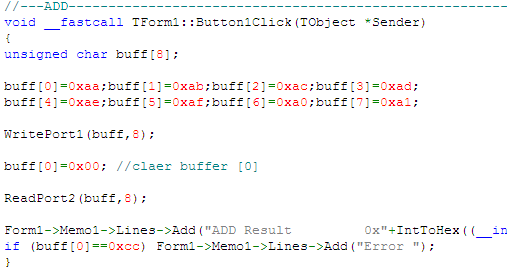

如圖所示，在應用程序的源程序中，點擊ADD，發送的數據為“AA AB AC AD AE AF A0 A1”，這個就是我們要在USB通信過程中需要傳輸?shù)臄?shù)據。傳輸了這一組數據也就表示傳輸了ADD指令。

點擊ADD鍵發送的指令數據：

AA AB AC AD AE AF A0 A1

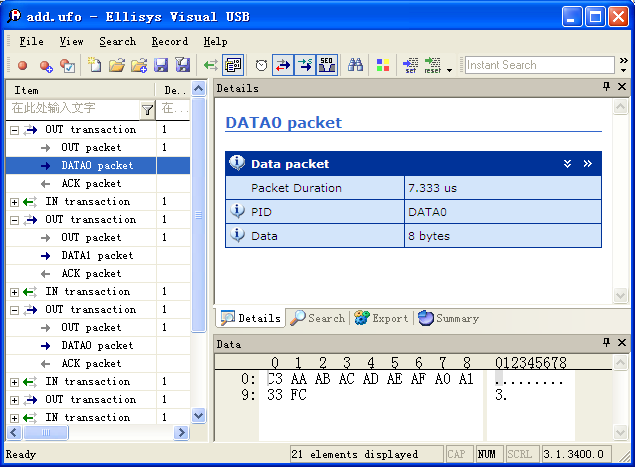

下面，我們用Ex200來捕獲發送的ADD指令數據以及其前后過程。分析捕捉到的數據搜索到DATA0，DATA1數據包內容皆為“AA AB AC AD AE AF A0 A1”，與源代碼一致。如圖所示，為DATA0數據包的內容。我們每次按下ADD控件，就可以捕獲到這一組數據，這說明USB通信沒有問題，可以進行下一步的大數據量傳輸與通信。

又如圖所示，在應用程序的源程序中，點擊CLEAR，發送的數據為“55 55 5C 5D 5E 5F 50 51”，這個就是我們要在USB通信過程中需要傳輸?shù)臄?shù)據。傳輸了這一組數據也就表示傳輸了CLEAR指令。：

點擊CLEAR鍵發送的指令數據：

55 55 5C 5D 5E 5F 50 51


我們用Ex200來捕獲發送的CLEAR指令數據以及其前后過程。分析捕捉到的數據搜索到DATA0，DATA1數據包內容皆為“55 55 5C 5D 5E 5F 50 51”，與源代碼一致。如圖所示，為DATA0數據包的內容。我們每次按下CLEAR控件，就可以捕獲到這一組數據。

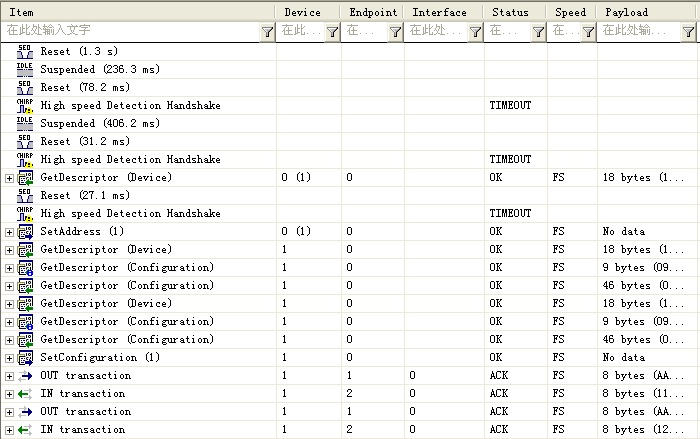

另外，USB協議分析儀是一種很好的學習USB協議的工具，如圖所示，通過USB協議分析儀可分析并了解USB設備枚舉過程，在教學中可以生動地說明USB通信傳輸過程，在實際研發中，也可提高效率，縮短開發周期。

小結

       USB協議分析儀是在USB開發過程中必不可少的工具，在研發過程中起到事半功倍的效果，隨著USB通信接口的廣泛使用，USB協議分析儀也會成為更普及的測試儀器。經過一段時間的發展，USB協議分析儀也趨于成熟，主機體積更加小巧，不需要外加電源即可工作，軟件界面更加人性化，讓人一目了然。USB協議從1.0到2.0，再到最新的USB3.0，協議分析儀也會追隨USB協議發展的腳步，支持所有版本的測試。
