USB模擬量數據采集卡,Labjack數據采集器

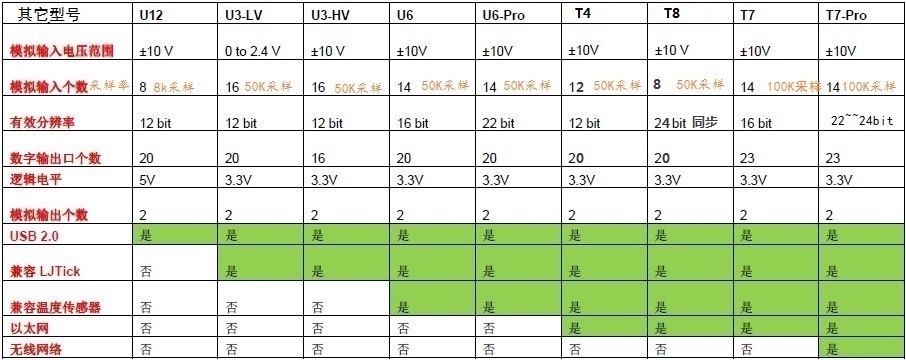

北京迪陽科技公司代理美國labjack公司所有采集控制器(U12、U3、U6、UE9、T4、T7 、T8)

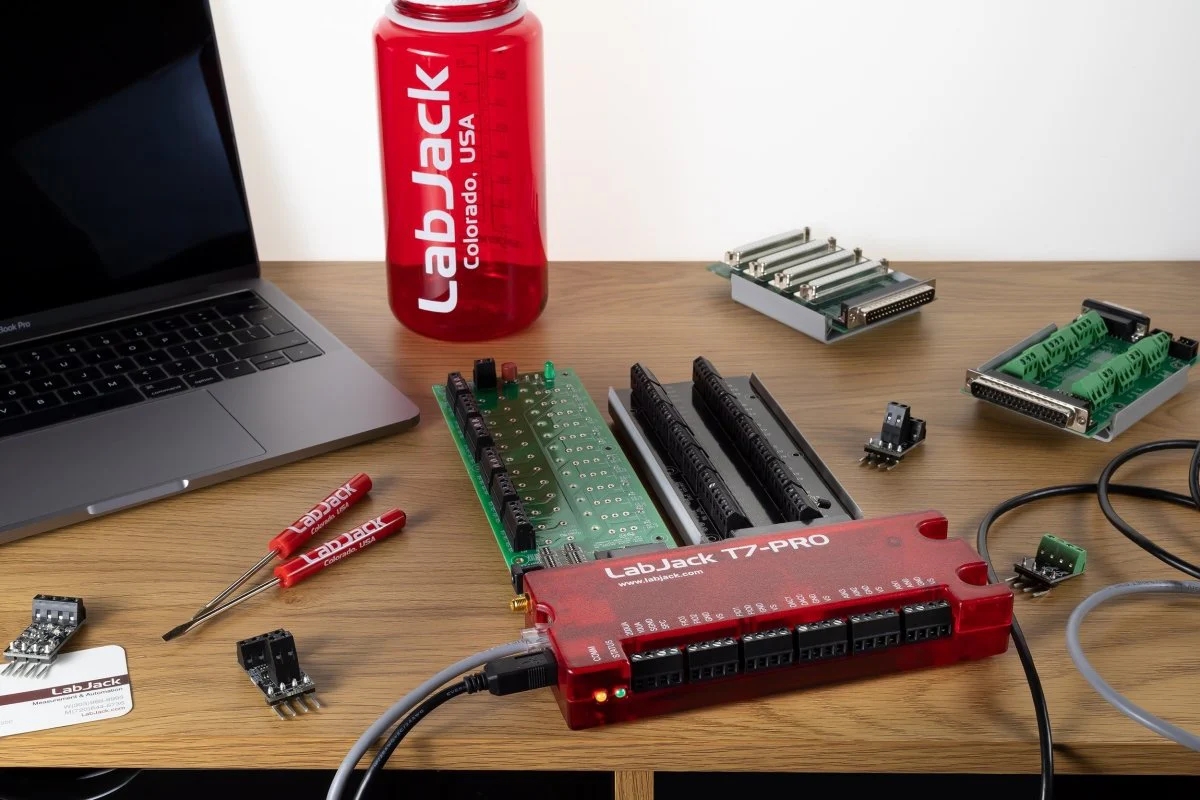

其中T7 數據采集控制器可用于測量絞車傳感器信號,且一塊T7可同時測三路絞車傳感器信號(已在上海歐申科技有限公司石油地質勘探儀器設備及錄井采集儀中得到應用并大量推廣)。T7持有PWM（脈寬調制）和旋轉編碼信號輸入,還可以用于測量多路扭矩傳感器信號(已在上海上海開天傳動技術有限公司得到應用),以下是T7的簡單參數供您參考:

旋轉編碼信號輸入

需要2個相鄰的定時器通道（0/1，2/3，4/5）。偶數通道定時器是旋轉編碼信號通道A，奇數的是通道B。Timer#Value在此沒有作用。T7可做4倍頻計數，返回的當前計數值是一個32位的整數。奇偶計數器的當前計數值是相同的。向定時器寫入的值為0相當于進行復位。復位后讀取定時器的數值將會是0，直到一個新的邊沿被檢測到。如果復位和讀取在同一個函數中，那么讀取的數值是復位前的計數器數值。

定時器（Timer0-Timer5）有各種運行模式。目前支持的有PWM（脈寬調制）和旋轉編碼信號輸入。

定時器模式

0  16-bit PWM(十六位脈寬調制)

1  8-bitPWM（八位脈寬調制）

2 周期輸入（32位，上升沿）

3 周期輸入（32位，下降沿）

4  占空比周期輸入（DutyCycle Input）

5  硬件程序計數器輸入（FirmwareCounter Input）6 保留

7 頻率輸出

8 旋轉編碼信號輸入（QuadratureInput）9定時器停止輸入（只用于奇數定時器）

10系統定時器低位讀取（沒有FIO）

11系統定時器高位讀取（沒有FIO）

12周期輸入（16位，上升沿）

13周期輸入（16位，下降沿）

 詳細指標請看相關內容 北京迪陽世紀官網：m.dhqcn.com
